590调速器上升与下降功能块(RAISE/LOWER)

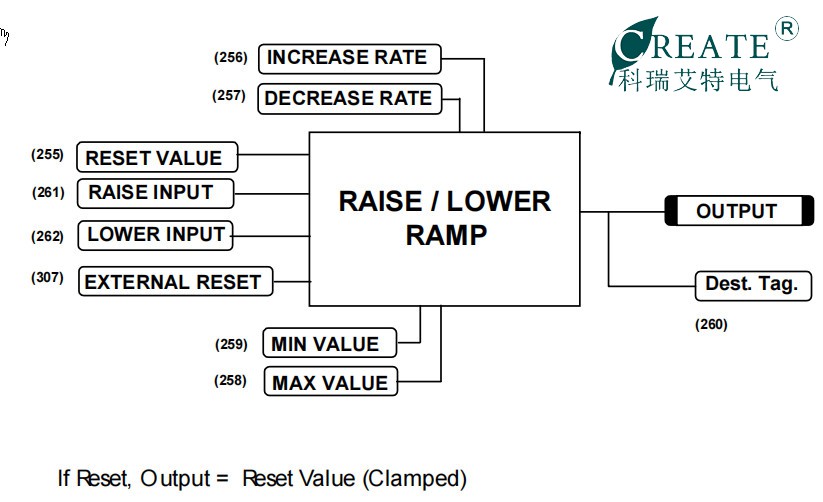

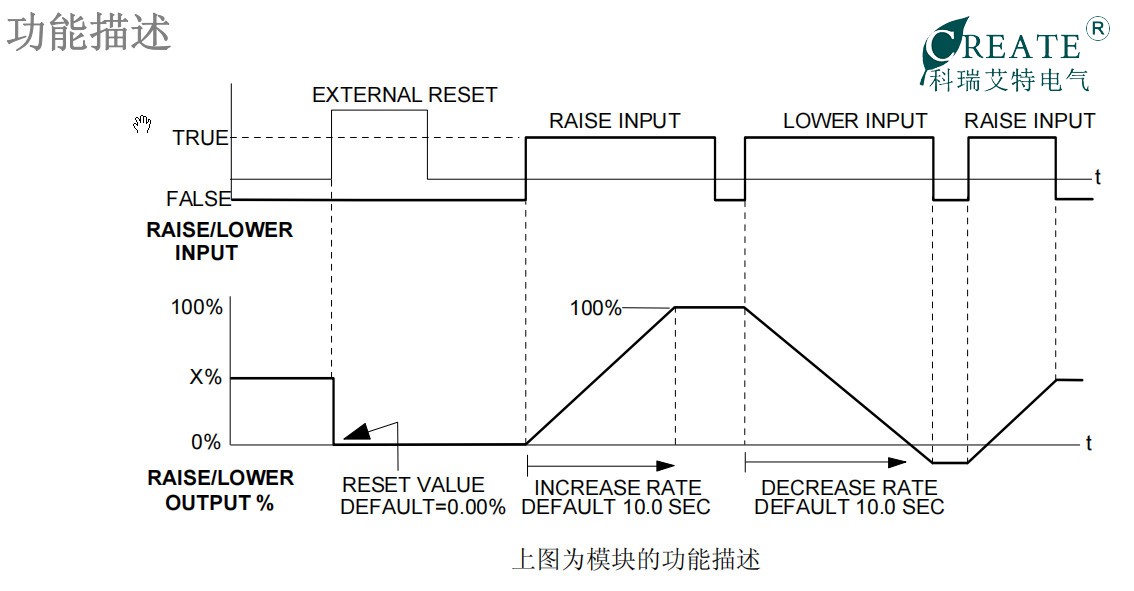

这是590调速器内部自带功能块,功能就是用开关量来实现升降速,模块中有几个重要的参数,如下图:

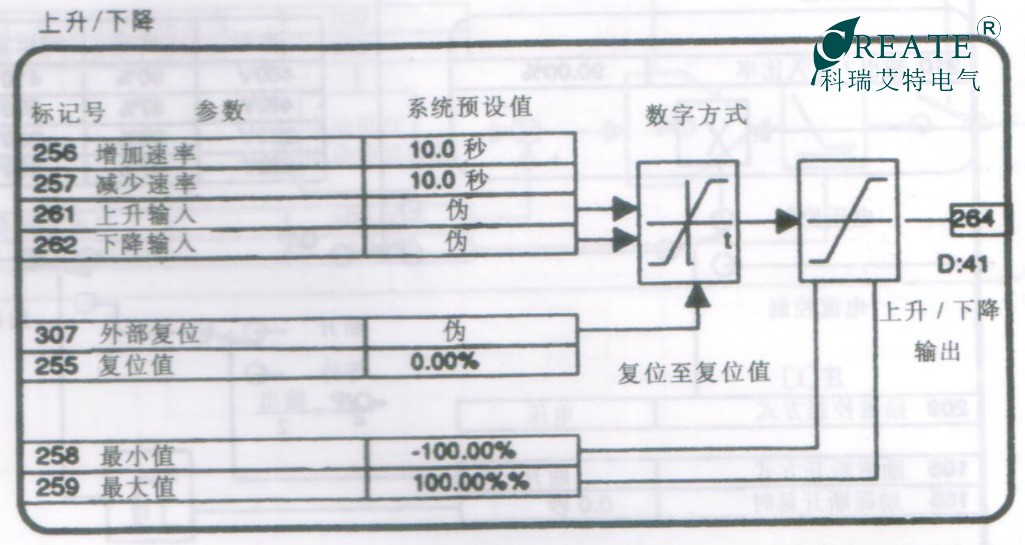

对应的中文框图如下:
这框图中,
1. 增加和减小速率是指按下升降速按钮时,速度增长的斜率
2. 标记号为261 上升输入 使用一个开关量输入点
3. 标记号为262 下降输入 使用一个开关量输入点
4. 标记号307 外部复位 可以使用一个开关量输入点,也可以通过内部连线解决
5. 标记号为255 复位值 是指按下复位按钮后速度降到指定输入值
6. 标记号为 258 最小值 是指反转时最高输出,一般我们通过组态实现反转,将这个最小值改为0.0%
7. 标记号为 259 最大值 是指正转时最高输出,一般我们不更改
8.最后一个重要的点就是上升和下降模块输出的去向,默认是标记号0,表示不连到任何地方输出,我们需要将标记号更改到需要的地方,可以连斜坡,可以连速度设定点,我们在这篇文章中连到设定合计值1输入0(标记号309),方便我们在讲正反转功能实现时使用。
了解了上述功能块中的参数后,我们就实际连接使用该块。
(本文所有文字都是由昆山科瑞艾特电气技术人员整理创作,仅供大家参考。)
1. 我们将590调速器开关量输入端子C4定义为外部复位,将C4的标记在改为307
....SYSTEM
......CONFIGURE I/O
........DIGITAL INPUTS
..........DIGITAL INPUT C4
............DESTINATION TAG [494 ] = 307 复位信号
2. 我们将590调速器开关量输入端子C6定义为反转信号,将C6的标记在改为292
....SYSTEM
......CONFIGURE I/O
........DIGITAL INPUTS
..........DIGIN 1 (C6)
............DESTINATION TAG [102] = 292 反转信号
3. 我们将590调速器开关量输入端子C7定义为升速信号,将C7的标记在改为261
....SYSTEM
......CONFIGURE I/O
........DIGITAL INPUTS
..........DIGIN 1 (C7)
............DESTINATION TAG [105 ] = 261 升速信号
4. 我们将590调速器开关量输入端子C8定义为降速信号,将C8的标记在改为262
....SYSTEM
......CONFIGURE I/O
........DIGITAL INPUTS
..........DIGIN 1 (C8)
............DESTINATION TAG [108 ] = 262 降速信号
5. 我们将上升和下降功能块的输出连接到设定合计值1输入0 标记号为309
....SYSTEM
......CONFIGURE I/O
........BLOCK DIAGRAM
..........RAISE/LOWER DEST [260 ] = 309 设定合计值1输入0
6. 我们将上升和下降功能块中的最小值修改为0
....SETUP PARAMETERS
......RAISE/LOWER
........RESET VALUE [255 ] = 0.00 % 复位值
........INCREASE RATE [256 ] = 10.0 SECS 上升斜率
........DECREASE RATE [257 ] = 10.0 SECS 下降斜率
........RAISE INPUT [261 ] = FALSE 上升信号 C7输入
........LOWER INPUT [262 ] = FALSE 下降信号C8输入
........MIN VALUE [258 ] = 0.00 % 最小值 ****
........MAX VALUE [259 ] = 100.00 % 最大值
........EXTERNAL RESET [307 ] = FALSE 复位信号 C6输入
以上组态就可以实现用按钮升降速了。
文章未尾附上一张设定合计值1功能图,以便读者查看。
