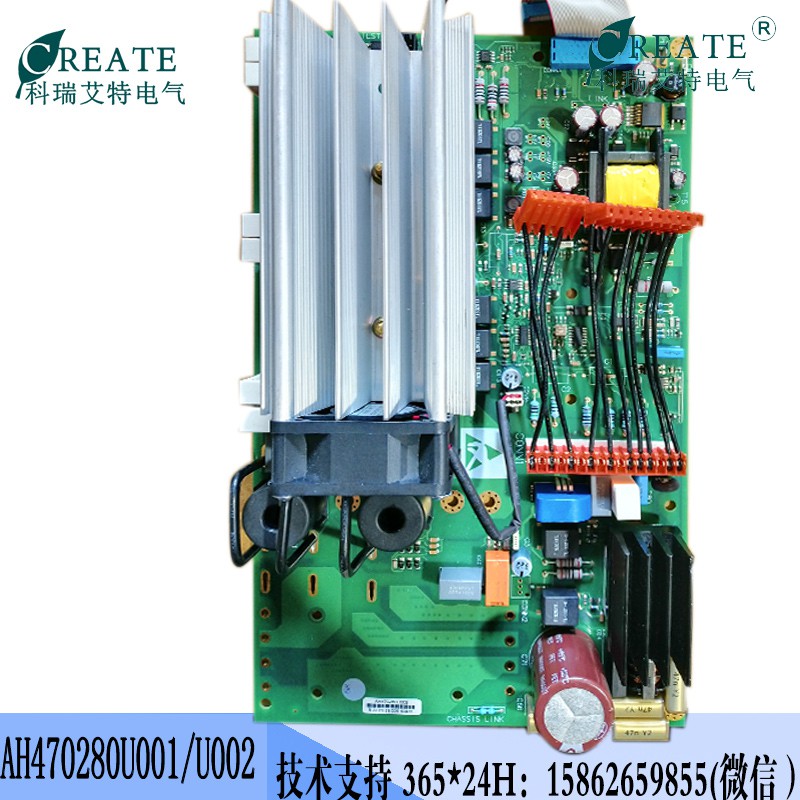

ParKer590P配件 AH470280U001/U002

ParKer590P配件 AH470280U001 2Q电源板配件

ParKer590P配件 AH470280U002 4Q电源板配件

直流调速器控制器的供电电源是通过一个切换模式电源，从单相辅助电源而获得。对引入电源进行直接整流，从而提供高压直流电压。高压晶体管将这一电子器件接入到主要高频变压器上，对其输出进行整流与平滑处理，从而提供直流电源电压。通过一个基准元件与经由一个光学隔离器返回至高压切换晶体管的控制元件上的控制信号来监控＋15 伏直流电压。其他直流电压（－15 伏与＋24 伏直流电源）则通过独立的辅助线圈生成，并需要进行调整与平滑处理，由独立的SMPS 元件提供经过调整的＋5 伏直流电压。SMPS 的运行输入电压范围：±10％的110 伏至240 伏交流电源，频率为50/60 赫兹。
