ParKer590P直流电机调速器菜单TXT文本格式

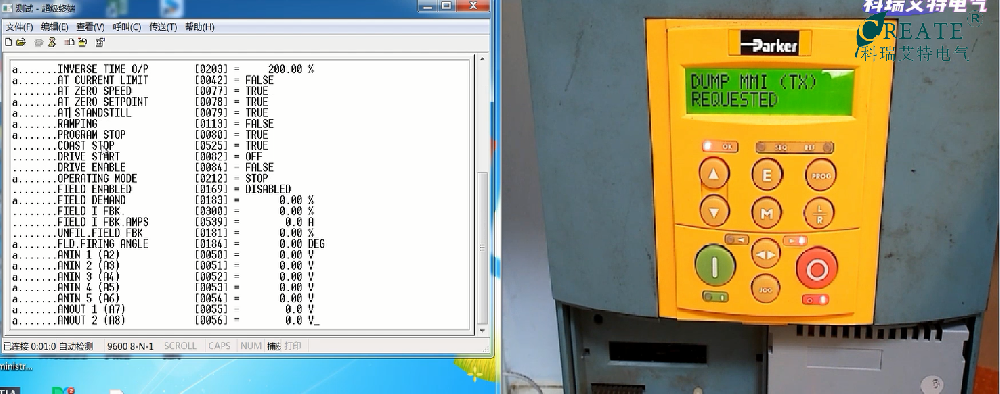

下面是一份关于ParKer590P直流电机调速器英文菜单的TXT文本格式，是直接用超级终端从590P直流电机调速器中读取出来的，该菜单与说明书附录的顺序是完全一致的，有些参数后面带有  *  号的，表标该参数是有修改过，我们可以利用这个特点，从而知道一些复杂工艺功能块的组态方式。

DIGITAL DC DRIVE

ISSUE: 8.10

..DC 4Q 35A

....MENU LEVEL

......DIAGNOSTICS

........SPEED DEMAND            [0089] =       0.00 %

........SPEED FEEDBACK          [0207] =       0.00 %

........SPEED ERROR             [0297] =       0.00 %

........SPEED LOOP O/P          [0549] =       0.00 %

........CURRENT DEMAND          [0299] =       0.00 %

........CURRENT FEEDBACK        [0298] =       0.00 %

........CURRENT FBK.AMPS        [0538] =        0.0 A

........IaFbk UNFILTERED        [0065] =        0.0 %

........IaDmd UNFILTERED        [0066] =        0.0 %

a.......POS. I CLAMP            [0087] =        0.0 %

a.......NEG. I CLAMP            [0088] =        0.0 %

........ACTUAL POS I LIM        [0067] =        0.0 %

........ACTUAL NEG I LIM        [0061] =        0.0 %

a.......INVERSE TIME O/P        [0203] =     200.00 %

a.......AT CURRENT LIMIT        [0042] = FALSE

........AT ZERO SPEED           [0077] = TRUE

a.......AT ZERO SETPOINT        [0078] = TRUE

a.......AT STANDSTILL           [0079] = TRUE

a.......RAMPING                 [0113] = FALSE

a.......PROGRAM STOP            [0080] = TRUE

........COAST STOP              [0525] = TRUE

........DRIVE START             [0082] = OFF

........DRIVE ENABLE            [0084] = FALSE

a.......OPERATING MODE          [0212] = STOP

........FIELD ENABLED           [0169] = DISABLED

a.......FIELD DEMAND            [0183] =       0.00 %

........FIELD I FBK.            [0300] =       0.00 %

........FIELD I FBK.AMPS        [0539] =        0.0 A

........UNFIL.FIELD FBK         [0181] =       0.00 %

a.......FLD.FIRING ANGLE        [0184] =       0.00 DEG

a.......ANIN 1 (A2)             [0050] =       0.00 V

a.......ANIN 2 (A3)             [0051] =       0.00 V

a.......ANIN 3 (A4)             [0052] =       0.00 V

a.......ANIN 4 (A5)             [0053] =       0.00 V

a.......ANIN 5 (A6)             [0054] =       0.00 V

a.......ANOUT 1 (A7)            [0055] =        0.0 V

a.......ANOUT 2 (A8)            [0056] =        0.0 V

a.......START (C3)              [0068] = OFF

a.......DIGITAL INPUT C4        [0069] = OFF

a.......DIGITAL INPUT C5        [0070] = OFF

a.......DIGIN 1 (C6)            [0071] = OFF

a.......DIGIN 2 (C7)            [0072] = OFF

a.......DIGIN 3 (C8)            [0073] = OFF

a.......DIGOUT 1 (B5)           [0074] = ON

a.......DIGOUT 2 (B6)           [0075] = ON

a.......DIGOUT 3 (B7)           [0076] = OFF

........RAISE/LOWER O/P         [0264] =       0.00 %

a.......PID OUTPUT              [0417] =       0.00 %

a.......PID CLAMPED             [0416] = FALSE

a.......PID ERROR               [0415] =       0.00 %

a.......SPT SUM OUTPUT          [0086] =       0.00 %

a.......RAMP OUTPUT             [0085] =       0.00 %

........PRESET O/P              [0572] =       0.00 %

........SRAMP OUTPUT            [0589] =       0.00 %

........OUTPUT FPM              [0593] =        0.0

........SPEED SETPOINT          [0063] =       0.00 %

a.......TERMINAL VOLTS          [0057] =       -0.1 %

........BACK EMF                [0060] =       -0.1 %

........ARM VOLTS FBK           [0605] =          0 V

........TACH INPUT              [0308] =        0.0 %

........UNFIL.TACH INPUT        [0058] =       -0.1 %

........ENCODER                 [0206] =          0 RPM

........UNFIL.ENCODER           [0059] =          0 RPM

........UNFIL.SPD.FBK           [0062] =       0.00 %

........UNFIL.SPD.ERROR         [0064] =       0.00 %

........CONTACTOR CLOSED        [0083] = FALSE

........HEALTH LED              [0122] = TRUE

........READY                   [0125] = FALSE

........DRIVE RUNNING           [0376] = FALSE

........SYSTEM RESET            [0374] = FALSE

......SETUP PARAMETERS

........RAMPS

..........RAMP ACCEL TIME       [0002] =       10.0 s

..........RAMP DECEL TIME       [0003] =       10.0 s

h.........CONSTANT ACCEL        [0004] = ENABLED

a.........RAMP HOLD             [0118] = OFF

..........INVERT                [0620] = FALSE

a.........RAMP INPUT            [0005] =       0.00 %

a.........% S-RAMP              [0266] =       2.50 %

a.........RAMPING THRESH.       [0286] =       0.50 %

a.........AUTO RESET            [0287] = ENABLED

a.........EXTERNAL RESET        [0288] = DISABLED

a.........RESET VALUE           [0422] =       0.00 %

a.........MIN SPEED             [0126] =       0.00 %

a.......AUX I/O

..........AUX START             [0161] = ON

..........AUX JOG               [0227] = ON

..........AUX ENABLE            [0168] = ON

..........AUX DIGOUT 1          [0094] = OFF

..........AUX DIGOUT 2          [0095] = OFF

..........AUX DIGOUT 3          [0096] = OFF

..........ANOUT 1               [0128] =       0.00 %

..........ANOUT 2               [0129] =       0.00 %

..........JOG/SLACK             [0496] = OFF

..........ENABLE                [0497] = OFF

..........REM.SEQ.ENABLE        [0535] = FALSE

a.........REM.SEQUENCE          [0536] =     0x8000

..........SEQ STATUS            [0537] =     0x0C04

........OP-STATION

..........SET UP

............SETPOINT            [0512] =       0.00 %

............JOG SETPOINT        [0513] =       5.00 %

............LOCAL KEY ENABLE    [0511] = TRUE

..........START UP VALUES

............INITIAL SETPOINT    [0519] =       0.00 %

............INITIAL JOG         [0520] =       5.00 %

............INITIAL DIR         [0516] = FORWARD

............INITIAL VIEW        [0518] = LOCAL

............INITIAL MODE        [0517] = REMOTE

..........LOCAL RAMP

............RAMP ACCEL TIME     [0514] =       10.0 s

............RAMP DECEL TIME     [0515] =       10.0 s

........JOG/SLACK

..........JOG SPEED 1           [0218] =       5.00 %

..........JOG SPEED 2           [0219] =      -5.00 %

..........TAKE UP 1             [0253] =       5.00 %

..........TAKE UP 2             [0254] =      -5.00 %

..........CRAWL SPEED           [0225] =      10.00 %

..........MODE                  [0228] = FALSE

..........RAMP RATE             [0355] =        1.0 s

a.......RAISE/LOWER

..........RESET VALUE           [0255] =       0.00 %

..........INCREASE RATE         [0256] =       10.0 s

..........DECREASE RATE         [0257] =       10.0 s

..........RAISE INPUT           [0261] = FALSE

..........LOWER INPUT           [0262] = FALSE

..........MIN VALUE             [0258] =    -100.00 %

..........MAX VALUE             [0259] =     100.00 %

a.........EXTERNAL RESET        [0307] = FALSE

........PRESET SPEEDS

..........SELECT 1              [0560] = FALSE

..........SELECT 2              [0561] = FALSE

..........SELECT 3              [0562] = FALSE

..........INVERT O/P            [0563] = FALSE

..........MAX SPEED             [0559] =      100.0 %

..........LIMIT                 [0600] = FALSE

..........GRAY SCALE            [0610] = FALSE

..........INPUT 0               [0564] =        0.0

..........INPUT 1               [0565] =        0.0

..........INPUT 2               [0566] =        0.0

..........INPUT 3               [0567] =        0.0

..........INPUT 4               [0568] =        0.0

..........INPUT 5               [0569] =        0.0

..........INPUT 6               [0570] =        0.0

..........INPUT 7               [0571] =        0.0

..........PRESET O/P            [0572] =       0.00 %

..........OUTPUT FPM            [0593] =        0.0

........SRAMP

..........INPUT                 [0574] =       0.00 %

..........RATE SELECT           [0575] =          0

..........RATE SET 0

............ACCEL 0             [0576] =      60.00 %

............DECEL 0             [0577] =      60.00 %

............ACCEL 0 JERK 1      [0578] =      20.00 %

............ACCEL 0 JERK 2      [0611] =      20.00 %

............DECEL 0 JERK 1      [0596] =      20.00 %

............DECEL 0 JERK 2      [0613] =      20.00 %

..........RATE SET 1

............ACCEL 1             [0579] =      30.00 %

............DECEL 1             [0580] =      30.00 %

............ACCEL 1 JERK 1      [0581] =      20.00 %

............ACCEL 1 JERK 2      [0612] =      20.00 %

............DECEL 1 JERK 1      [0597] =      20.00 %

............DECEL 1 JERK 2      [0614] =      20.00 %

..........AUTO RESET            [0582] = TRUE

..........EXTERNAL RESET        [0583] = FALSE

..........RESET VALUE           [0584] =       0.00 %

..........QUENCH                [0585] = FALSE

..........AT SPEED LEVEL        [0586] =       1.00 %

..........AT SPEED              [0587] = TRUE

..........ACCEL OUTPUT          [0588] =       0.00 %

..........SRAMP OUTPUT          [0589] =       0.00 %

h.........OVERSHOOT THRESH      [0591] =       5.00 %

h.........ERROR THRESH          [0592] =       0.50 %

a.......SPECIAL BLOCKS

a.........PID

a...........PROP. GAIN          [0404] =        1.0

a...........INT.TIME.CONST      [0402] =       5.00 s

a...........DERIVATIVE TC       [0401] =      0.000 s

a...........POSITIVE LIMIT      [0405] =     100.00 %

a...........NEGATIVE LIMIT      [0406] =    -100.00 %

a...........O/P SCALER(TRIM)    [0407] =     0.2000

a...........INPUT 1             [0410] =       0.00 %

a...........INPUT 2             [0411] =       0.00 %

a...........RATIO 1             [0412] =     1.0000

a...........RATIO 2             [0413] =     1.0000

a...........DIVIDER 1           [0418] =     1.0000

a...........DIVIDER 2           [0414] =     1.0000

a...........ENABLE              [0408] = ENABLED

a...........INT. DEFEAT         [0409] = OFF

a...........FILTER T.C.         [0403] =      0.100 s

a...........MODE                [0473] =          0

a...........MIN PROFILE GAIN    [0474] =      20.00 %

a...........PROFILED GAIN       [0475] =        1.0

a.........TENS+COMP CALC.

............STATIC COMP         [0487] =       0.00 %

............DYNAMIC COMP        [0488] =       0.00 %

............REWIND              [0489] = ENABLED

a...........FIX.INERTIA COMP    [0479] =       0.00 %

a...........VAR.INERTIA COMP    [0480] =       0.00 %

a...........ROLL WIDTH/MASS     [0481] =     100.00 %

............LINE SPEED SPT      [0498] =       0.00 %

a...........FILTER T.C.         [0482] =         10

a...........RATE CAL            [0483] =      10.00

a...........NORMALISED dv/dt    [0484] =       0.00 %

a...........INERTIA COMP O/P    [0485] =       0.00 %

a...........TENSION SCALER      [0486] =     1.0000

a.........DIAMETER CALC.

a...........LINE SPEED          [0424] =       0.00 %

a...........REEL SPEED          [0437] =       0.00 %

a...........MIN DIAMETER        [0425] =      10.00 %

a...........MIN SPEED           [0426] =       5.00 %

a...........RESET VALUE         [0462] =      10.00 %

a...........EXTERNAL RESET      [0463] = DISABLED

a...........RAMP RATE           [0453] =        5.0 s

a...........DIAMETER            [0427] =      10.00 %

............MOD OF LINE SPD     [0428] =       0.00 %

............MOD OF REEL SPD     [0429] =       0.00 %

............UNFILT DIAMETER     [0430] =      10.00 %

a.........TAPER CALC.

a...........TAPER               [0438] =       0.00 %

a...........TENSION SPT.        [0439] =       0.00 %

a...........TAPERED DEMAND      [0452] =       0.00 %

a...........TENSION TRIM        [0440] =       0.00 %

a...........TOT.TENS.DEMAND     [0441] =       0.00 %

a.........TORQUE CALC.

a...........TORQUE DEMAND       [0432] =       0.00 %

a...........TENSION ENABLE      [0433] = ENABLED

a...........OVER WIND           [0434] = ENABLED

a.........SETPOINT SUM 2

a...........INPUT 2             [0445] =       0.00 %

a...........INPUT 1             [0443] =       0.00 %

a...........INPUT 0             [0444] =       0.00 %

............RATIO 1             [0446] =     1.0000

............RATIO 0             [0447] =     1.0000

a...........DIVIDER 1           [0466] =     1.0000

............DIVIDER 0           [0448] =     1.0000

............LIMIT               [0449] =     105.00 %

a...........SPT SUM OUTPUT      [0451] =       0.00 %

............STPT SUM 2 OUT 0    [0491] =       0.00 %

............STPT SUM 2 OUT 1    [0492] =       0.00 %

........FIELD CONTROL

..........FIELD ENABLE          [0170] = ENABLED

..........FLD.CTRL MODE         [0209] = CURRENT CONTROL *

..........FIELD I THRESH        [0617] =      80.00 %

..........UP TO FIELD           [0618] = FALSE

..........FLD.VOLTAGE VARS

............FLD.VOLTS RATIO     [0210] =       90.0 %

..........FLD.CURRENT VARS

a...........SETPOINT            [0171] =     100.00 %

............PROP. GAIN          [0173] =       0.10

............INT. GAIN           [0172] =       1.28

a...........FLD.WEAK VARS

..............FLD. WEAK ENABLE  [0174] = STANDARD        *

..............EMF LEAD          [0175] =       2.00

..............EMF LAG           [0176] =      40.00

..............EMF GAIN          [0177] =       0.30

..............MIN FLD.CURRENT   [0179] =      10.00 %    *

..............MAX VOLTS         [0178] =      95.00 %    *

..............BEMF FBK LEAD     [0191] =        100

..............BEMF FBK LAG      [0192] =        100

a.........FLD.QUENCH DELAY      [0185] =        0.0 s

a.........FLD. QUENCH MODE      [0186] = QUENCH

a.......CURRENT PROFILE

..........SPD BRK1 (LOW)        [0032] =      100.0 %

..........SPD BRK2 (HIGH)       [0031] =      100.0 %

..........IMAX BRK1(SPD1)       [0093] =      200.0 %

..........IMAX BRK2(SPD2)       [0033] =      200.0 %

h.......INVERSE TIME

h.........AIMING POINT          [0204] =     103.00 %

h.........DELAY                 [0199] =       10.0 s

h.........RATE                  [0200] =       60.0 s

........STOP RATES

..........STOP TIME             [0027] =       10.0 s

a.........STOP LIMIT            [0217] =       60.0 s

a.........CONTACTOR DELAY       [0302] =        1.0 s

..........CURR DECAY RATE       [0594] =       0.00

..........PROG STOP TIME        [0026] =        0.1 s

a.........PROG STOP LIMIT       [0216] =       60.0 s

..........PROG STOP I LIM       [0091] =     100.00 %

..........STOP ZERO SPEED       [0029] =       2.00 %

........CALIBRATION

..........CONFIGURE ENABLE      [0039] = DISABLED

..........NOM MOTOR VOLTS       [0521] =        440 V    *

..........ARMATURE CURRENT      [0523] =        1.0 A

..........FIELD CURRENT         [0524] =        0.2 A

..........ARMATURE V CAL.       [0020] =     1.0000

..........IR COMPENSATION       [0021] =       0.00 %

..........ENCODER RPM           [0022] =       1000 RPM

..........ENCODER LINES         [0024] =       1000

..........ANALOG TACH CAL       [0023] =     1.0000

..........ZERO SPD. OFFSET      [0010] =       0.00 %

..........ARMATURE I (A9)       [0025] = BIPOLAR

a.........SPDFBK ALM LEVEL      [0180] =       50.0 %

a.........STALL THRESHOLD       [0263] =      95.00 %

a.........STALL TRIP DELAY      [0224] =       30.0 s

..........REM TRIP DELAY        [0541] =       10.0 s

h.........OVER SPEED LEVEL      [0188] =     125.00 %

..........FIELD I CAL.          [0182] =     1.0000

........INHIBIT ALARMS

..........FIELD FAIL            [0019] = ENABLED

..........5703 RCV ERROR        [0111] = ENABLED

a.........STALL TRIP            [0028] = ENABLED

a.........TRIP RESET            [0305] = TRUE

..........SPEED FBK ALARM       [0081] = ENABLED

..........ENCODER ALARM         [0092] = ENABLED

..........REM TRIP INHIBIT      [0540] = ENABLED

........CURRENT LOOP

..........MAIN CURR. LIMIT      [0421] =     110.00 %

..........PROP. GAIN            [0016] =      45.00

..........INT. GAIN             [0017] =       3.50

..........AUTOTUNE              [0018] = OFF

h.........FEED FORWARD          [0136] =       2.00

..........DISCONTINUOUS         [0137] =      12.00 %

a.........ADDITIONAL DEM        [0030] =       0.00 %

a.........BIPOLAR CLAMPS        [0090] = DISABLED

..........REGEN ENABLE          [0201] = 4Q (REGEN)

..........MASTER BRIDGE         [0527] = TRUE

..........POS. I CLAMP IN       [0301] =       0.00 %    *

a.........NEG. I CLAMP IN       [0048] =       0.00 %    *

a.........I DMD. ISOLATE        [0119] = DISABLED

..........CUR.LIMIT/SCALER      [0015] =     100.00 %

........SPEED LOOP

..........SPD.PROP.GAIN         [0014] =      10.00

..........SPD.INT.TIME          [0013] =      0.500 s

a.........INT. DEFEAT           [0202] = OFF

..........PRESET TORQUE         [0595] =       0.00 %

..........PRESET T SCALE        [0604] =     100.00 %

..........ENCODER SIGN          [0049] = POSITIVE

..........SPEED FBK SELECT      [0047] = ENCODER         *

..........SPD.FBK.FILTER        [0547] =      0.000

h.........ENCODER FILTER        [0554] =          3

a.........ADVANCED

............ADAPTION

..............MODE              [0268] = DISABLED

..............SPD BRK1 (LOW)    [0269] =       1.00 %

..............SPD BRK2 (HIGH)   [0270] =       5.00 %

..............PROP. GAIN        [0271] =       5.00

..............INT.TIME.CONST    [0272] =      0.500 s

............I GAIN IN RAMP      [0274] =     1.0000

h...........POS. LOOP P GAIN    [0273] =       0.00 %

............ZERO SPD. QUENCH

..............ZERO SPD. LEVEL   [0284] =       0.50 %

..............ZERO IAD LEVEL    [0285] =       1.50 %

............INERTIA COMP

..............INERTIA           [0556] =       0.00

..............FILTER            [0557] =          0

..............RATE CAL          [0558] =     100.00

..............DELTA             [0601] =       0.00 %

..............UNSCALED OUTPUT   [0603] =       0.00 %

..............INERTIA COMP O/P  [0602] =       0.00 %

..........SETPOINTS

............SETPOINT 1          [0289] =       0.00 %

............SIGN 2 (A3)         [0009] = POSITIVE

............RATIO 2 (A3)        [0007] =     1.0000

............SETPOINT 2 (A3)     [0290] =       0.00 %

............SETPOINT 3          [0291] =       0.00 %

............SETPOINT 4          [0041] =       0.00 %

............MAX DEMAND          [0357] =     105.00 %

............MIN DEMAND          [0358] =    -105.00 %

........STANDSTILL

..........STANDSTILL LOGIC      [0011] = DISABLED

..........ZERO THRESHOLD        [0012] =       2.00 %

..........SOURCE TAG            [0306] =         89

........SETPOINT SUM 1

..........RATIO 1               [0006] =     1.0000

..........RATIO 0               [0208] =     1.0000

a.........SIGN 1                [0008] = POSITIVE

a.........SIGN 0                [0292] = POSITIVE

a.........DIVIDER 1             [0419] =     1.0000

..........DIVIDER 0             [0420] =     1.0000

..........DEADBAND WIDTH        [0131] =        0.0 %

..........LIMIT                 [0375] =     105.00 %

a.........INPUT 2               [0423] =       0.00 %

a.........INPUT 1               [0100] =       0.00 %

a.........INPUT 0               [0309] =       0.00 %

......PASSWORD

........ENTER PASSWORD          [0120] =     0x0000

h.......BY-PASS PASSWORD        [0526] = FALSE

a.......CHANGE PASSWORD         [0121] =     0x0000

......ALARM STATUS

........LAST ALARM              [0528] =NO ALARM

a.......HEALTH WORD             [0115] =     0x4280

a.......HEALTH STORE            [0116] =     0x0000

........THERMISTOR STATE        [0337] = FALSE

........SPEED FBK STATE         [0472] = FALSE

a.......STALL TRIP              [0112] = OK

........REMOTE TRIP             [0542] = FALSE

......MENUS

........VIEW LEVEL              [0037] = STANDARD

a.......LANGUAGE                [0304] = ENGLISH

......SERIAL LINKS

........TEC OPTION

..........TEC OPTION TYPE       [0500] = RS485           *

..........PROTOCOL              [0501] = MODBUS RTU      *

..........BAUD RATE             [0502] = 19200           *

..........PARITY                [0503] = EVEN            *

..........ADDRESS               [0504] =          8      *

..........ERROR RESET           [0505] = FALSE

..........TEC OPTION FAULT      [0506] = NONE

..........TEC OPTION VER        [0507] =     0x0304

..........ERROR REPORT          [0508] =          0

..........ERROR COUNT           [0509] =          0

........SYSTEM PORT (P3)

..........P3 SETUP

............MODE                [0130] = EIASCII

............5703 IN

..............SETPT. RATIO      [0132] =     0.0000

..............SETPT. SIGN       [0133] = POSITIVE

..............RAW INPUT         [0187] =       0.00 %

..............SCALED INPUT      [0189] =       0.00 %

............BISYNCH SUPPORT

..............GROUP ID (GID)    [0329] =          0

..............UNIT ID (UID)     [0330] =          0

..............ERROR REPORT      [0332] =     0x00C0

............BAUD RATE           [0198] = 9600

a.........DUMP CHANGED          [1169] = FALSE

..........DUMP MMI (TX)         [1167] = UP TO ACTION

h.........DUMP BLOCKS           [1168] = UP TO ACTION

..........UDP XFER (RX)         [1171] = UP TO ACTION

..........UDP XFER (TX)         [1170] = UP TO ACTION

h.........DUMP TRACE            [1176] = UP TO ACTION

..........VERSION NUMBER        [0155] =     0x0810

........PNO CONFIG

..........PNO 112               [0312] =          0

..........PNO 113               [0313] =          0

..........PNO 114               [0314] =          0

..........PNO 115               [0315] =          0

..........PNO 116               [0316] =          0

..........PNO 117               [0317] =          0

..........PNO 118               [0318] =          0

..........PNO 119               [0319] =          0

..........PNO 120               [0320] =        379

..........PNO 121               [0321] =        380

..........PNO 122               [0322] =        381

..........PNO 123               [0323] =        382

..........PNO 124               [0324] =        383

..........PNO 125               [0325] =        384

..........PNO 126               [0326] =        385

..........PNO 127               [0327] =          0

......SYSTEM

........SOFTWARE

..........ISSUE: 8.10

a.......CONFIGURE I/O

..........CONFIGURE ENABLE      [0039] = DISABLED

..........ANALOG INPUTS

............ANIN 1 (A2)

..............CALIBRATION       [0230] =     1.0000

..............MAX VALUE         [0231] =     100.00 %

..............MIN VALUE         [0232] =    -100.00 %

..............DESTINATION TAG   [0246] =        100

............ANIN 2 (A3)

..............CALIBRATION       [0233] =     1.0000

..............MAX VALUE         [0234] =     100.00 %

..............MIN VALUE         [0235] =    -100.00 %

..............OUTPUT            [0493] =       0.00 %

............ANIN 3 (A4)

..............CALIBRATION       [0236] =     1.0000

..............MAX VALUE         [0237] =     100.00 %

..............MIN VALUE         [0238] =    -100.00 %

..............DESTINATION TAG   [0249] =          0      *

............ANIN 4 (A5)

..............CALIBRATION       [0239] =     1.0000

..............MAX VALUE         [0240] =     200.00 %

..............MIN VALUE         [0241] =    -200.00 %

..............DESTINATION TAG   [0250] =         48

............ANIN 5 (A6)

..............CALIBRATION       [0242] =     1.0000

..............MAX VALUE         [0243] =     200.00 %

..............MIN VALUE         [0244] =    -200.00 %

..............DESTINATION TAG   [0247] =        301

..........ANALOG OUTPUTS

............ANOUT 1 (A7)

..............% TO GET 10V      [0245] =     100.00 %

..............MODULUS           [0362] = FALSE

..............OFFSET            [0464] =       0.00 %

..............SOURCE TAG        [0251] =         62

............ANOUT 2 (A8)

..............% TO GET 10V      [0248] =     100.00 %

..............MODULUS           [0363] = FALSE

..............OFFSET            [0465] =       0.00 %

..............SOURCE TAG        [0252] =         63

..........DIGITAL INPUTS

a...........DIGITAL INPUT C4

..............DESTINATION TAG   [0494] =        496

a...........DIGITAL INPUT C5

..............DESTINATION TAG   [0495] =        497

............DIGIN 1 (C6)

..............VALUE FOR TRUE    [0103] =       0.01 %

..............VALUE FOR FALSE   [0104] =       0.00 %

..............DESTINATION TAG   [0102] =         90

............DIGIN 2 (C7)

..............VALUE FOR TRUE    [0106] =       0.01 %

..............VALUE FOR FALSE   [0107] =       0.00 %

..............DESTINATION TAG   [0105] =        118

............DIGIN 3 (C8)

..............VALUE FOR TRUE    [0109] =       0.01 %

..............VALUE FOR FALSE   [0110] =       0.00 %

..............DESTINATION TAG   [0108] =        119

..........DIGITAL OUTPUTS

............DIGOUT 1 (B5)

..............THRESHOLD (>)     [0195] =       0.00 %

..............MODULUS           [0043] = TRUE

..............SOURCE TAG        [0097] =         77

..............INVERTED          [0359] = FALSE

............DIGOUT 2 (B6)

..............THRESHOLD (>)     [0196] =       0.00 %

..............MODULUS           [0044] = TRUE

..............SOURCE TAG        [0098] =        122

..............INVERTED          [0360] = FALSE

............DIGOUT 3 (B7)

..............THRESHOLD (>)     [0197] =       0.00 %

..............MODULUS           [0045] = TRUE

..............SOURCE TAG        [0099] =        125

..............INVERTED          [0361] = FALSE

..........CONFIGURE 5703

............SOURCE TAG          [0134] =         89

............DESTINATION TAG     [0135] =         41

..........BLOCK DIAGRAM

............RAMP O/P DEST       [0293] =        291

............SPT SUM 1 DEST      [0294] =        289

............PID O/P DEST        [0400] =          0

............DIAMETER            [0431] =          0

............TAPER               [0442] =          0

............SETPOINT SUM 2      [0450] =          0

............POS. I CLAMP        [0435] =          0

............NEG. I CLAMP        [0436] =          0

............TENS+COMP CALC.     [0478] =          0

............RAISE/LOWER DEST    [0260] =          0

............PRESET DEST         [0573] =          0

............SRAMP DEST          [0590] =          0

a.........INTERNAL LINKS

a...........LINK 1

..............SOURCE TAG        [0364] =        339      *

..............DESTINATION TAG   [0365] =          5      *

a...........LINK 2

..............SOURCE TAG        [0366] =          0

..............DESTINATION TAG   [0367] =          0

a...........LINK 3

..............SOURCE TAG        [0368] =          0

..............DESTINATION TAG   [0369] =          0

a...........LINK 4

..............SOURCE TAG        [0370] =          0

..............DESTINATION TAG   [0371] =          0

a...........LINK 5

..............SOURCE TAG        [0454] =          0

..............DESTINATION TAG   [0455] =          0

a...........LINK 6

..............SOURCE TAG        [0456] =          0

..............DESTINATION TAG   [0457] =          0

a...........LINK 7

..............SOURCE TAG        [0458] =          0

..............DESTINATION TAG   [0459] =          0

a...........LINK 8

..............SOURCE TAG        [0460] =          0

..............DESTINATION TAG   [0461] =          0

a...........LINK 9

..............SOURCE TAG        [0467] =          0

..............DESTINATION TAG   [0468] =          0

a...........LINK 10

..............SOURCE TAG        [0469] =          0

..............DESTINATION TAG   [0470] =          0

a...........LINK 11

..............SOURCE TAG        [0390] =          0

..............DESTINATION TAG   [0391] =          0

..............ADVANCED          [0392] = OFF

..............MODE              [0393] = SWITCH

..............AUX.SOURCE        [0394] =          0

a...........LINK 12

..............SOURCE TAG        [0395] =          0

..............DESTINATION TAG   [0396] =          0

..............ADVANCED          [0397] = OFF

..............MODE              [0398] = SWITCH

..............AUX.SOURCE        [0399] =          0

下面是这个590直流电机调速器TXT格式完整菜单的下载链接，有需要的工友可以下载保存！

测试.TXT
