欧陆590调速器P3口通讯线做法（RS232）

关于590调速器P3口通讯线的的做法，我再写一下：

在写之前，我首先说明一下，590C系列的P3口是开口朝左的，从上往下依次1-4；590P系列的P3口是开口朝下的，从左往右依次是1-4.

1. 通讯协议是RS232,

2. 590调速器的P3口通讯，P3口从左往右依次是1--4，(或者可以用万用表直接测量调速器P3口的端脚电压，记住不要碰到一起）

3.  1号接九针串口的5号脚 ，2号不接，3号接串口的2号脚， 4号接串口的3号脚。

4. 要记住：2号脚千万不要接，不然会有意想不到的后果发生。

5. 附图：（P3口和九针串口图）

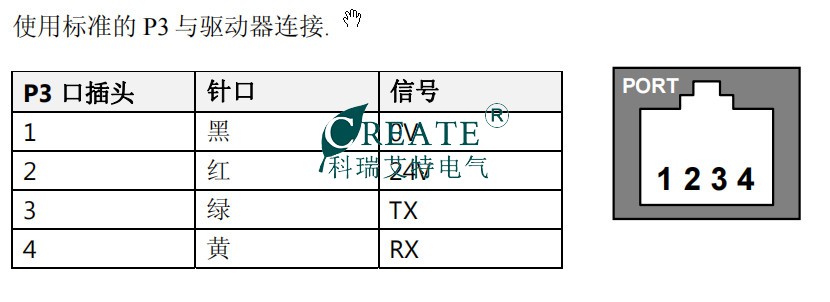

（P3口端子分布及定义）

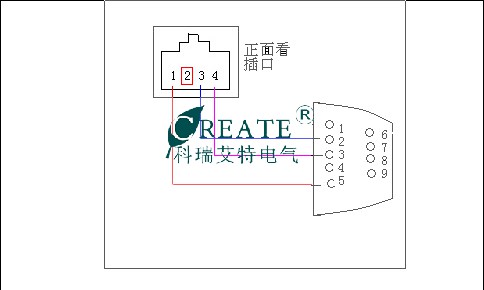

（P3口端子与九针串口接线示例）

6. P3口通讯线的水晶头选电话手柄连接线  4P4C  RJ09，这里友情提示一下，大家要记得顺手带一把压线钳，这个压线钳一定要问商家有没有4P的压线口，不要像小编一样，傻乎的买一把回来，结果不能用，还得再劳心买一把※

7. 九针串口，上面都有标号的，如果大家不想焊接线，那么就买那种可以直接接线的，这个也方便。

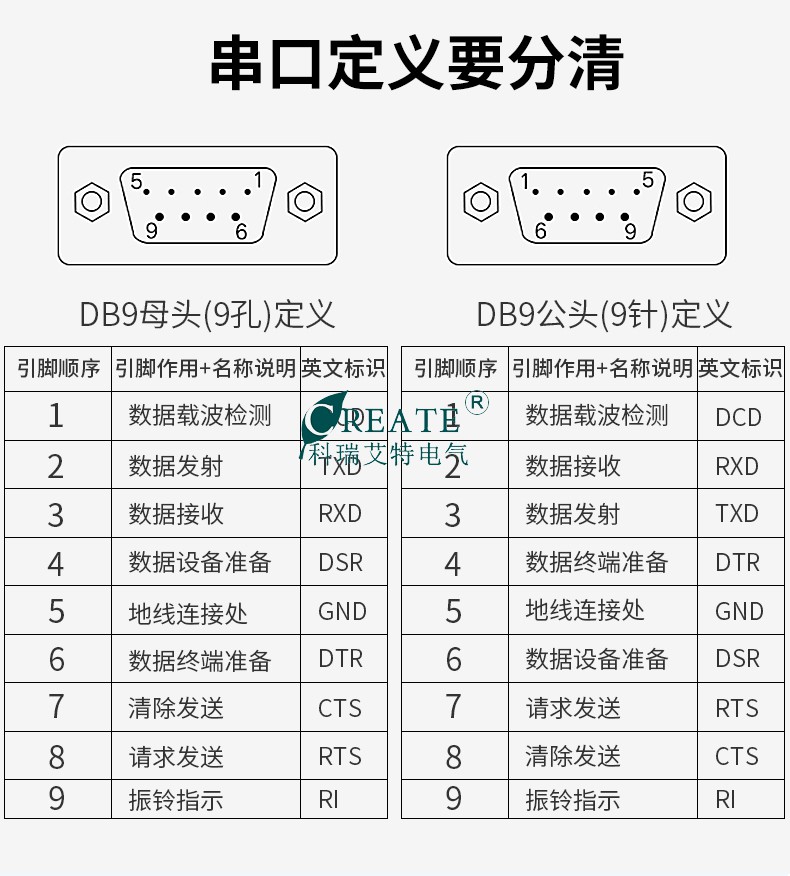

（九针串口端子定义图）

以上内容是由昆山科瑞艾特电气技术人员编写，仅供大家参考，有问题随时留言联系我们！
