590调速器卷径计算模块框图

DIAMETER CALC 利用卷筒速度和线速度来计算卷筒直径。计算出的直径

值用最大卷筒直径的百分数来表示。线速度信号可通过引导段、相邻工艺

段、或是表面速度传感器来获取。收卷/放卷驱动装置所驱动电机的速度反

馈作为卷筒速度输入。

线速度值与 MIN SPEED 比较来决定何时激活直径计算功能：

• 当 LINE SPEED 大于 MIN SPEED，计算功能激活

• 当 LINE SPEED 小于 MIN SPEED，DIAMETER 值保持其最后的计算值

当 EXTERNAL RESET 为 ENABLED，RESET VALUE 作为当前直径值输

出。

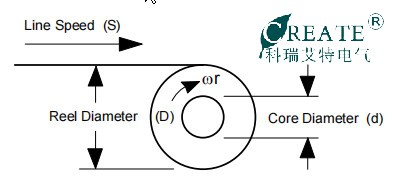

卷径计算的基本原理示意图及计算公式如下：

周长 = πD 或 线速度 (S) = 卷筒速度 (ωr) x D

则： D = S/ωr

D ∝ 线速度 (S) /卷筒转速 (ωr )

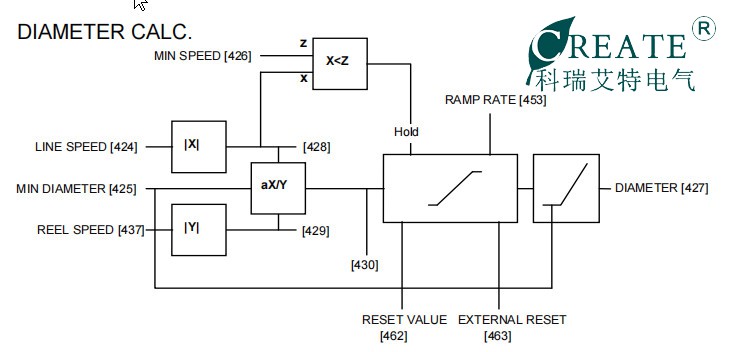

在590直流调速器中，卷径计算的框图是做好的，我们只需要连上相应的参数即可，590调速器卷径计算框图如下：

LINE SPEED(线速度)：这一个参数通常来自于整条线计算的线速度值，我们可以通过编码器来测算整条线的运行速度，也可以用其它测算方式，只需要注意进入调速器的最终电压必须是DC 0-10V输入。我们在可逆轧机系统中，经常取主机的速度反馈值做线速度。

REEL SPEED(卷筒速度)：这一个参数来自于590调速器自身的反馈速度值，比如测速发电机反馈电压或者编码器反馈速度值

MIN DIAMETER(最小直径)：这一参数通常是空筒芯的直径.

最小卷心直径与最大卷心直径比值决定直径计算器的计算范围。使用下列公

式来设置 MIN DIAMETER 比率：

最小卷心外径 ÷ 最大卷筒直径 x 100%

MIN SPEED(最小速度)：这一参数是最小线速度电平，低于这一值，直径计算器不起作用,在文章开头也有解释。

RESET VALUE(复位值)：对于卷取机来讲，这个参数一般设定成最小直径，在外部复位允许时，这一数值预先装入斜坡输出端.

EXTERNAL RESET(外部复位)：这一输入为允许时，斜坡便被保持在复位值

DIAMETER(直径)：这是卷径计算器的最终输出，我们将这个值连接到调速器软件的适当点。比如我们可以将直径做为速度的除数，当直径变大时，用来将卷取机的自身速度降下来，以保证线速度值恒定。
