如何通过端子来切换选择590直流电机调速器的速度反馈?下面我们通过图文方式来讲解。
前期准备,我们需要使用DSELITE软件来辅助这次课程的讲解,如果没有DSELITE软件的朋友可以联系我们技术人员。

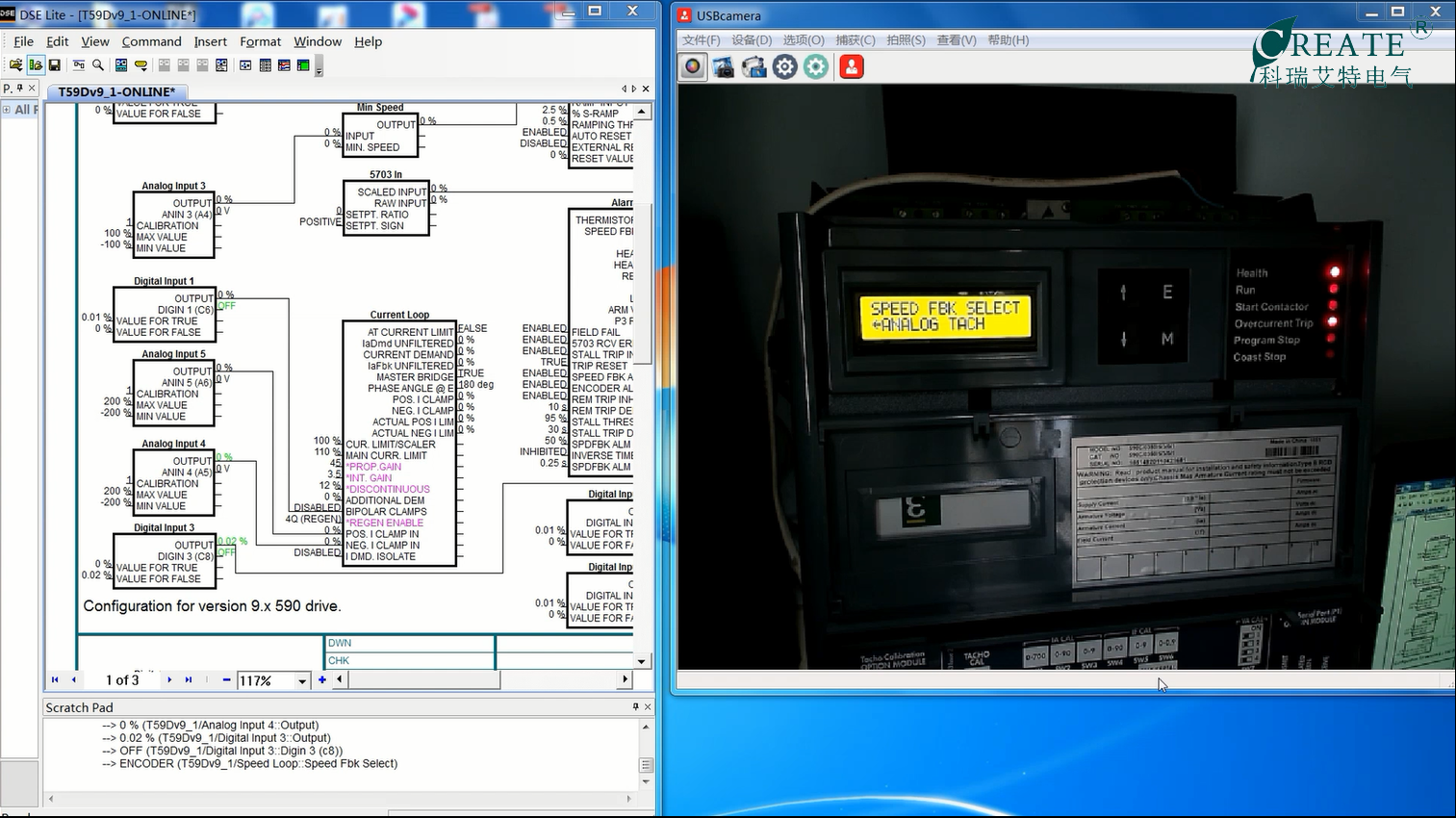

切换590调速器速度选择的端子选择开关量输入端子3:C8,在DSELITE软件中启用监控功能,监控端子C8,C8输出状态,速度反馈选择,这三个参数的状态会让我们更直观的看到C8端子状态切换时速度选择的变化。

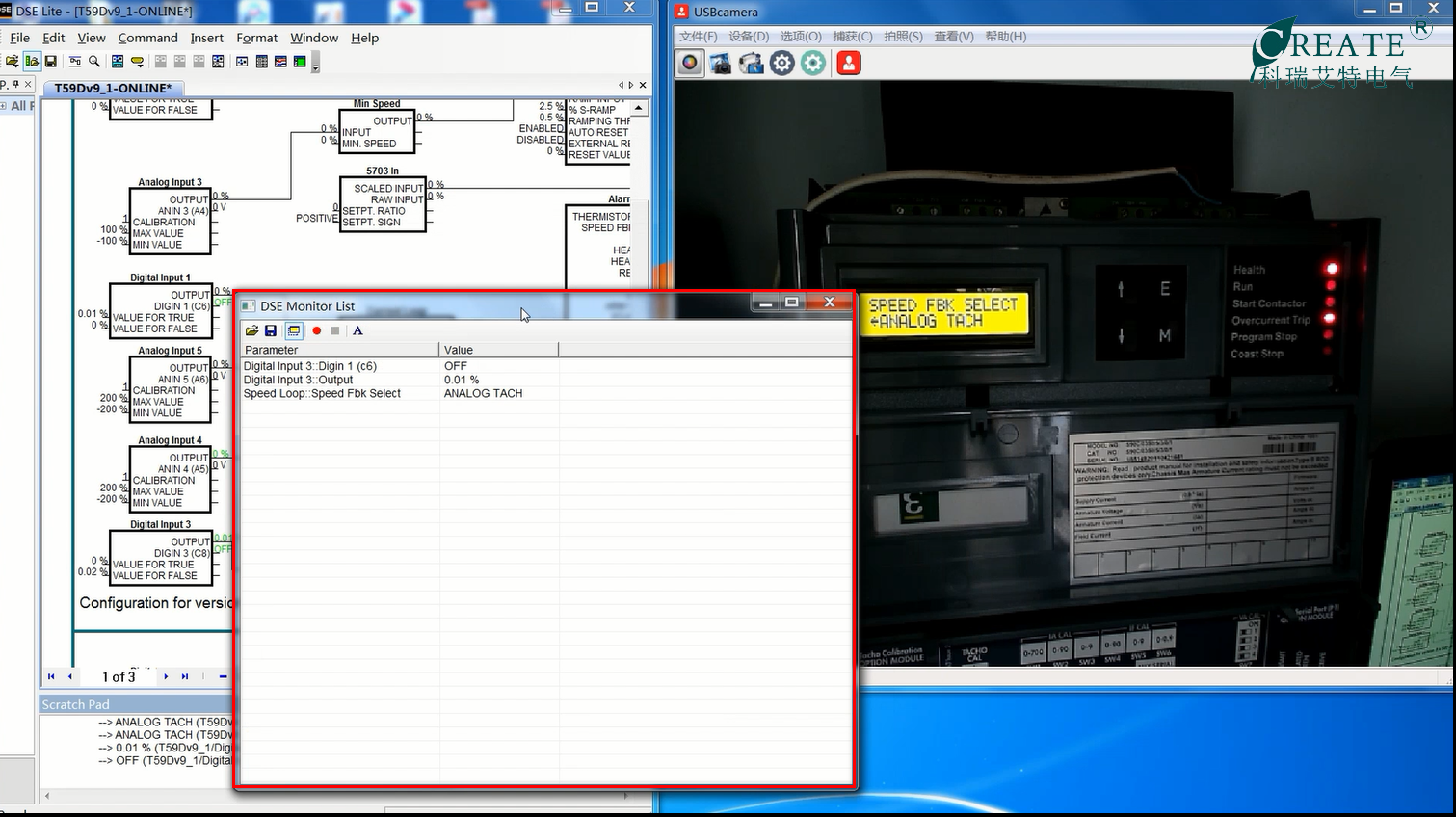

从上图我们可以看到,课程讲解用的590直流调速器速度反馈方式为:ANALOG TACH 测速发电机反馈,C8的状态为 OFF,输出值为0.01%;

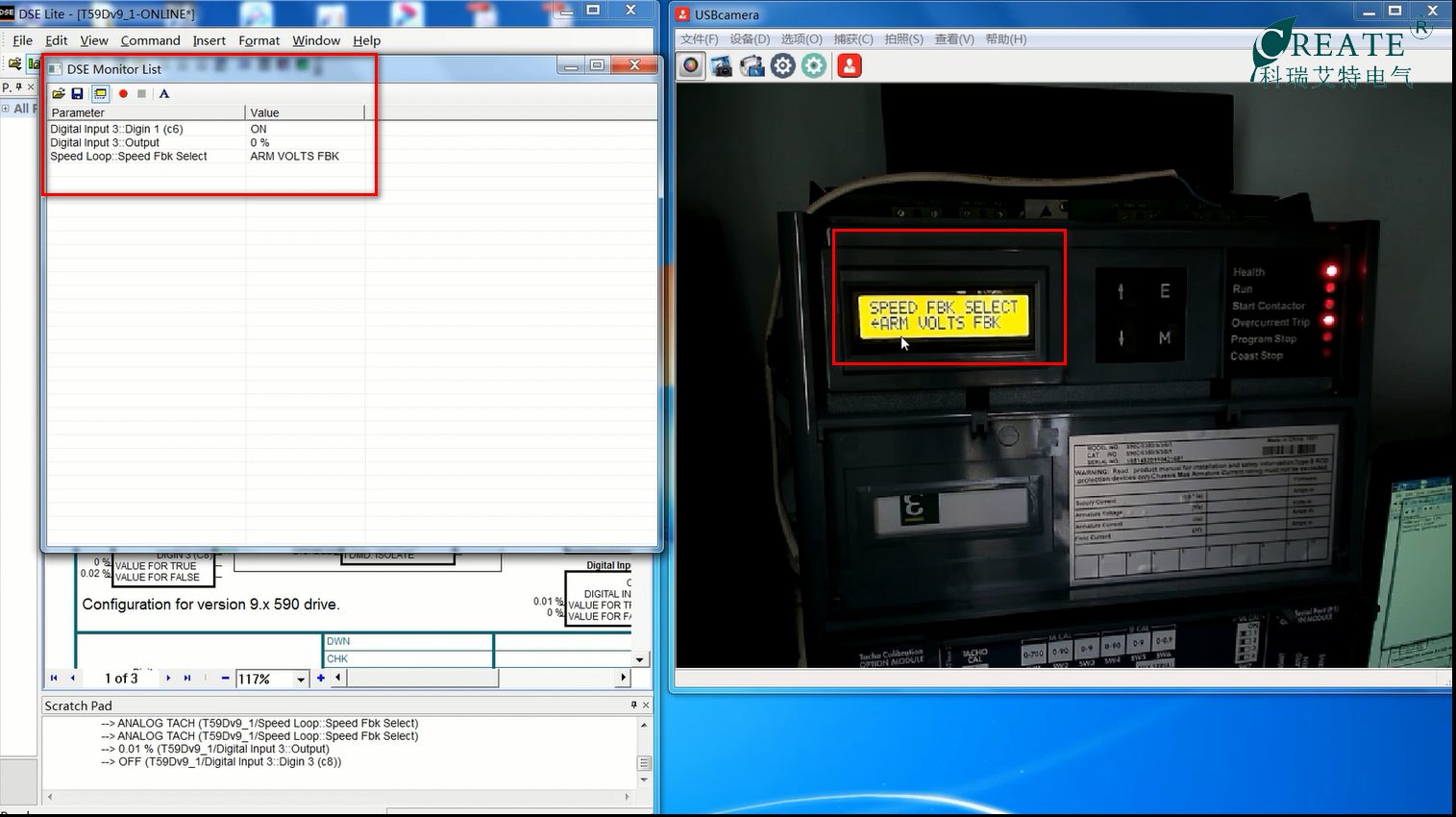

下面我们将C8的状态改为ON,此时通过DSELITE软件我们可以看到,C8的输出值变为了0.00%,速度反馈方式变成了:ARM VOLTS FBK 电枢电压反馈;
下面我们讲解如何通过端子实现欧陆590调速器速度反馈选择:

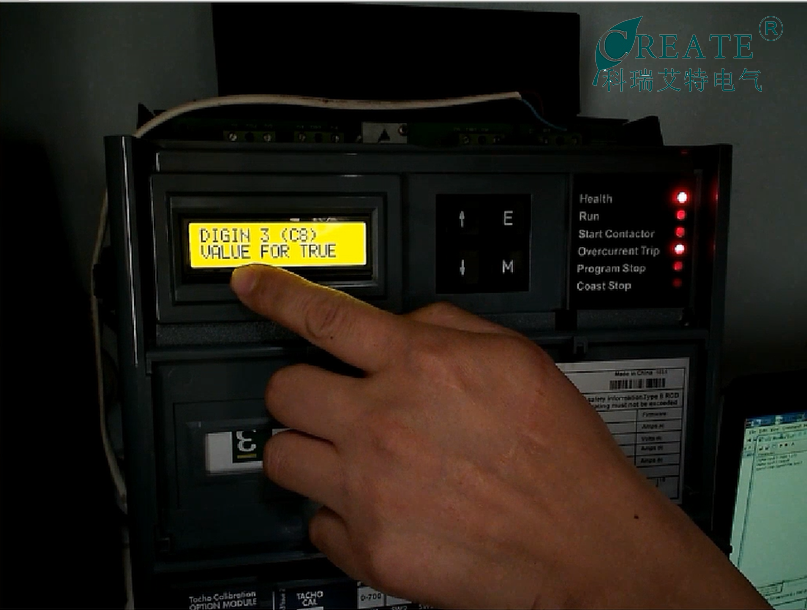

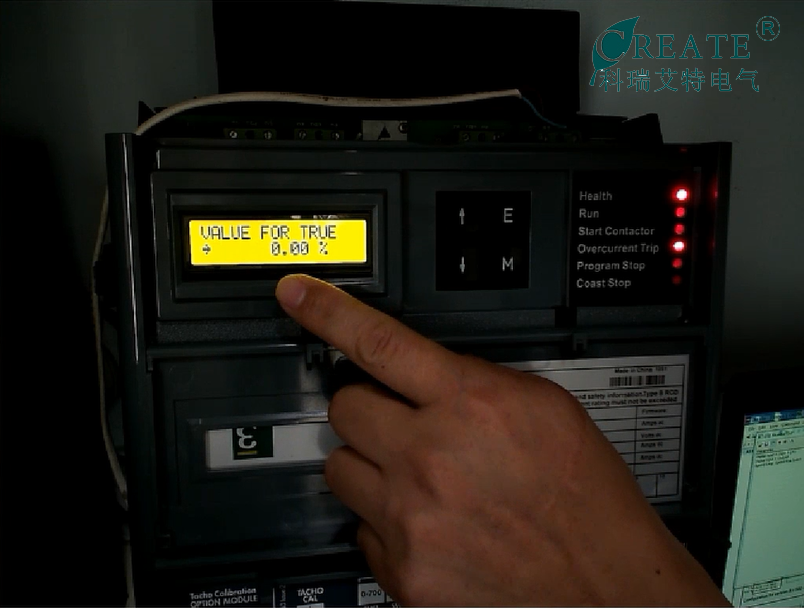

我们先在SYSTEM菜单中,进入开关量输入组态,找到C8,将 VALUE FOR TRUE 这个值从原来默认的0.01%改到0.00%,这个值代表在C8状态为
高电平时速度反馈选择是 ARM VOLTS FBK 电枢电压反馈.

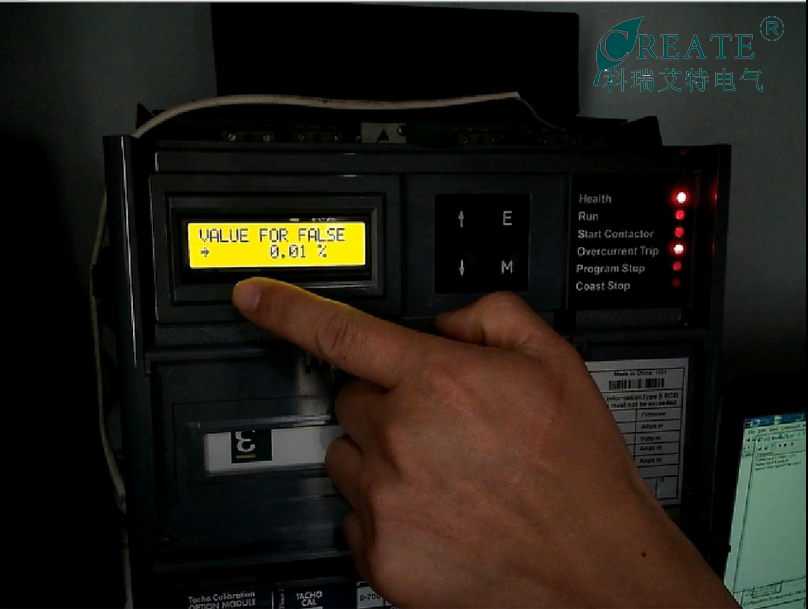

将 VALUE FOR FALSE 这个值从原来默认的0.00%改到0.01%,这个值代表在C8状态为
低电平时 速度反馈选择是 ANALOG TACH 测速发电机反馈。

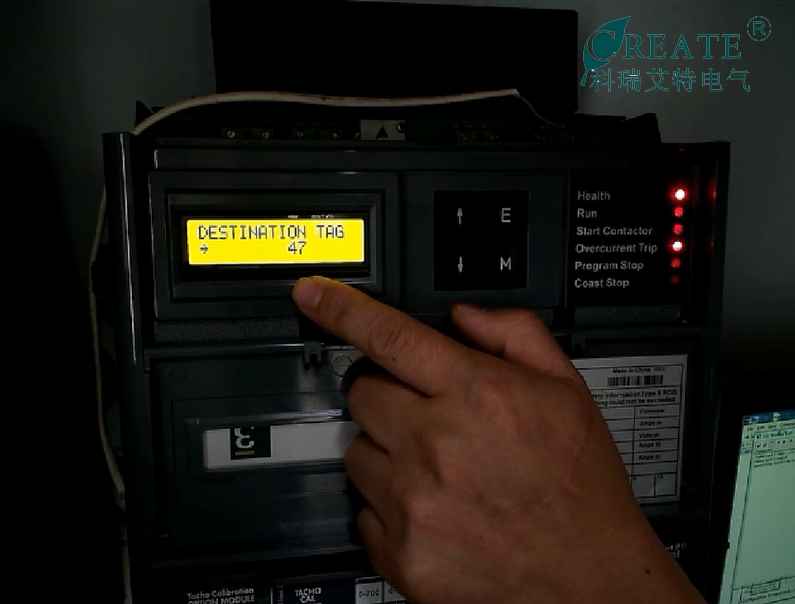

我们还需要将C8的标记号DESTINATION TAG 改成47,这个就代表将C8的功能组态成了速度选择功能;
最后一步,记得将改完的参数保存。
以上就是这次课程的全部讲解,仅供各位朋友参考!
