590C调速器快速设置参数步骤（最新）

SSD590C直流调速器调试说明

需要在软件中设定的参数如下:

1.励磁控制方式的设定：

  ....SETUP PARAMETERS(设定参数)

  ......FIELD CONTROL  (励磁控制菜单)

........FIELD ENABLE     [170 ] = ENABLED （励磁使能）

........FLD CTRL MODE IS [209 ] = CURRENT CONTROL *（电流控制方式）

........FLD VOLTAGE VARS

..........RATIO OUT/IN     [210 ] =     90.0 %      （电压输入输出比，此参数设定方法：用电机的额定励磁电压除以励磁供电的进线电压,比如励磁额定电压为180V,励磁供电电压为380V,那么请设定此参数为180/380=47%）

 2.速度反馈方式的设定

....SETUP PARAMETERS(设定参数)

......SPEED LOOP    (速度环)

........PROP. GAIN       [14  ] =     3.5     (比例增益,默认是10.00,此处改为经验值3.5)

........SPEED FBK SELECT [47  ] = ENCODER (编码器反馈.此选项中还有电枢电压反馈（ARMATURE）,测速发电机反馈方式(ANALOG TACH),具体请根据实际使用的反馈硬件选择,在没有任何反馈硬件时,请选择电枢电压反馈ARMATURE)

3.静止逻辑使能需要打开

....SETUP PARAMETERS(设定参数)

......STANDSTILL     (静止逻辑)

........STANDSTILL LOGIC [11  ] = ENABLED  (静止逻辑使能,此菜单可以避免调速器在零速状态下抖动)

4.自动调节(此过程一定不能少）

手动去掉电机的励磁，为电机做一次自动调节，夹紧电机的轴，然后在电流环中，找到AUTOTUNE菜单，将OFF改为ON,

....SETUP PARAMETERS(设定参数)

......CURRENT LOOP

........AUTOTUNE         [18  ] = ON  (默认是OFF ,改成ON就会将自动调节功能使能)

   然后在10秒内启动调速器，调速器右上角的RUN(运行灯)灯将闪烁，在这个过程中请不要停止调速器，当调速器完成自动调节后,会自动释放接触器线圈.(这个过程一般持续为十几秒,太短的时间说明调速器自动优化失败.).

5.参数保存(修改完参数后,请操作此项)

....PARAMETER SAVE(参数保存),找到此参数后, 按M进入，然后按向上键头，参数自动保存.

做完以上几个步骤后,请接好电机的励磁，然后启动调速器，先不要加速度给定,先测量电机的励磁电压或电流是否正常

6、调试注意事项：调试过程中要注意电源不能有短路或缺相，调速器的控制端子为直流低压，一定要注意不能让高压进入，设好参数启动后，测量励磁电压是否正确，然后再升降速。在升速过程中注意观测电机的励磁电压和电枢电压是否正常。

7、590C面板电枢电流，励磁电流，电枢电压设定

在面板上有六个小电位器，从左到右依次为：第一个为电枢电流百位；第二个为电枢电流十位；第三位为电枢电流个位。第四个为励磁电流十位，第五个为励磁电流个位，第六个为励磁电流小数点位。

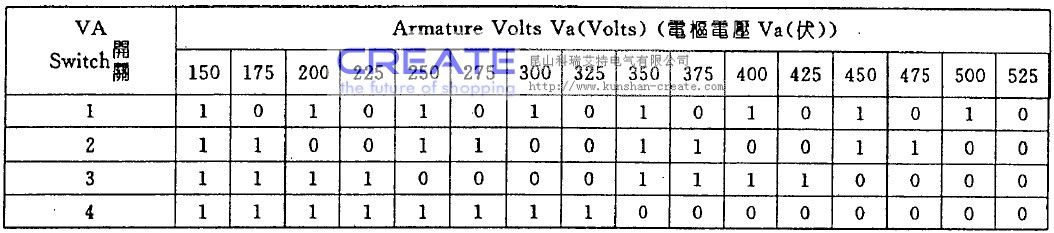

电枢电压设定表(图电枢电压设定表）


测速返馈板的设定方式：在测速板在下方有一个AC/DC的选择开关，直流测速发电机，请将电压选择开关打到DC模式。

另:1.测速发电机反馈设定注意事项及实例

测速返馈板的设定方式：在测速板在下方有一个AC/DC的选择开关，直流测速发电机，请将电压选择开关打到DC模式,请注意：测速反馈板上默认有10V的电压基准，在算出测速反馈电压后，设定电压的时候一定要记住减去这个10V的电压基准再设定电压。比如算出来反馈电压是80V，那么设定测速反馈电压的时候请累加电压至70V.

右侧的竖排拨码是设定测速电压值，当拨码开关拨在右边的时候代表对应的电压值加入，拨在左边代表不加入。

实例设定：

测速电机的参数为110V/ 2000RPM,主电机的额定转速为1500RPM,那么测速反馈板设置如下：首先算电机达到1500转时需要的反馈电压：1500*110/2000=82.5V，我们设定反馈电压为82V，那么向右拨动开关累加电压只需要累加到72V就可以，请一定要记住减去10V的电压基准，如查调速器出现测速反馈故障报警,请将接到G3和G4的两根测速发电机的信号线对调.

2.编码器反馈参数设定及注意事项

首先在速度反馈中选择编码器反馈选项，然后在参数设定编码器的线数与电机的转速，具体如下：

SET UP PARAMETERS(设定参数)菜单下面找到CALIBRATION(校准),进入菜单,找到ENCODER LINES(设定编码器线数) ENCODER RPM(设定电机的转速),按M进入后,设定参数到编码器所标线数与电机的额定转速即可.

出现编码器反馈故障报警,请将A相和B相对调.

 参数复位方法：关闭调速器电源，同时按住 上升、下降、M、E 键然后送上控制电源，过五秒后松开，调速器的参数复位,断电前请记得保存参数。
