用PC自带的超级终端应用与590调速器建产通讯,调速器使用P3口,通讯线的做法与引脚定义请参考我们相关技术文章。
下面,我们通过图文的方式来一步步实现怎样用超级终端与590调速器建立通讯:(在通讯前,请先做好准备:将590调速器菜单调整到P3口菜单,在这个菜单下找到DUMP MMI->P3,接好通讯线)

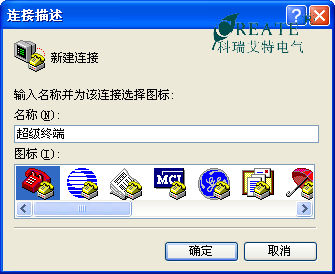

1、建立超级终端:如下图,在名称中输入你想要的名称,在此例中输入超级终端

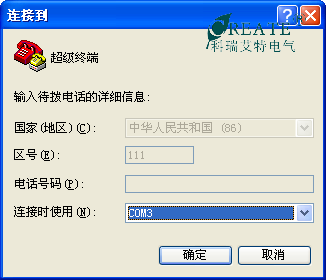

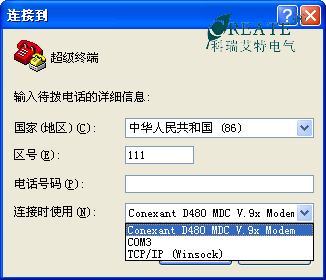

2、按确定按钮后,会弹出下图窗口,请在“连接时使用(N)"一栏中选择你所在的串口COM端号,在本例中选择COM3口,(小编使用的是USB转串口硬件,所在端口的com3)
选择好COM3口后,窗口显示如下:

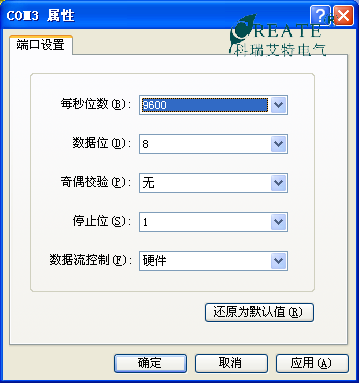

3、按确定按钮后,弹出下图窗口(请将每秒位数(B)由原来默认的2400改成9600,

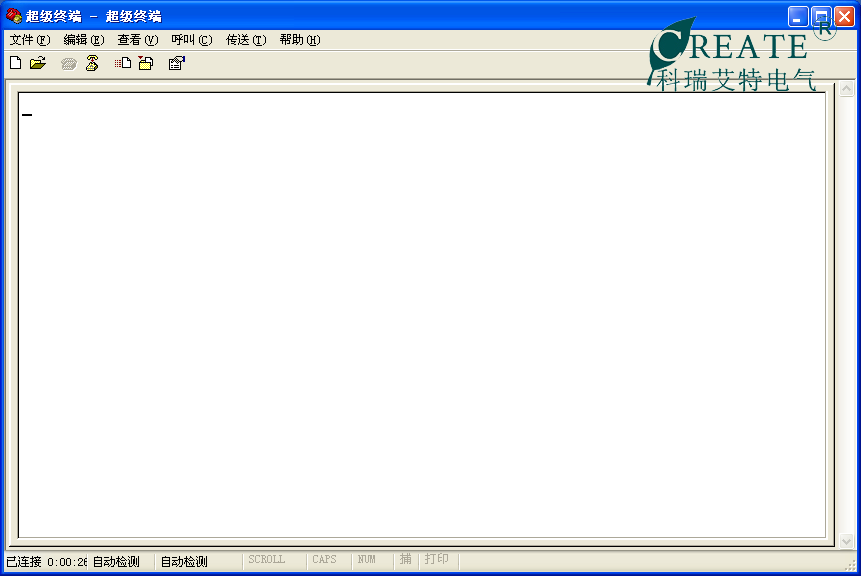

4、按应用,确定按钮后,显示下图窗口

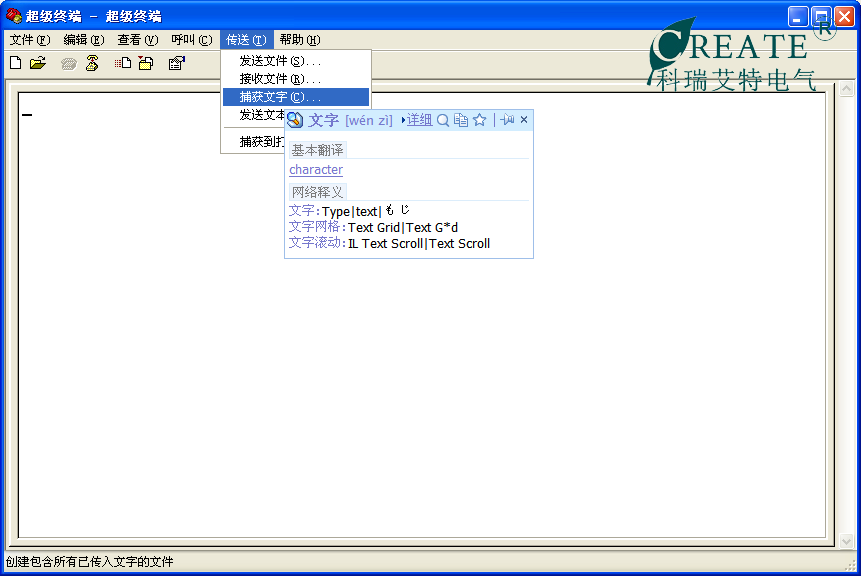

5、下面我们点击传送菜单,在下拉菜单中选择如图所示的“捕获文字”选项:

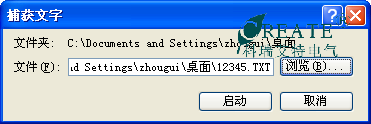

6、点击捕获文字菜单后,弹出如下菜单(提示保存位置):

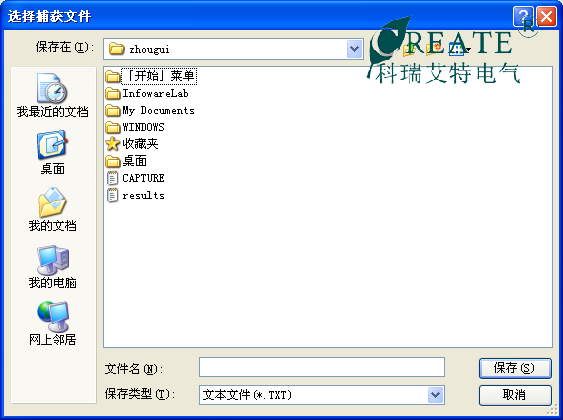

档的查找与保存,请点击“浏览”选项,在弹出的窗口中选择保存的位置与保存的名称,文档类型不要更改。

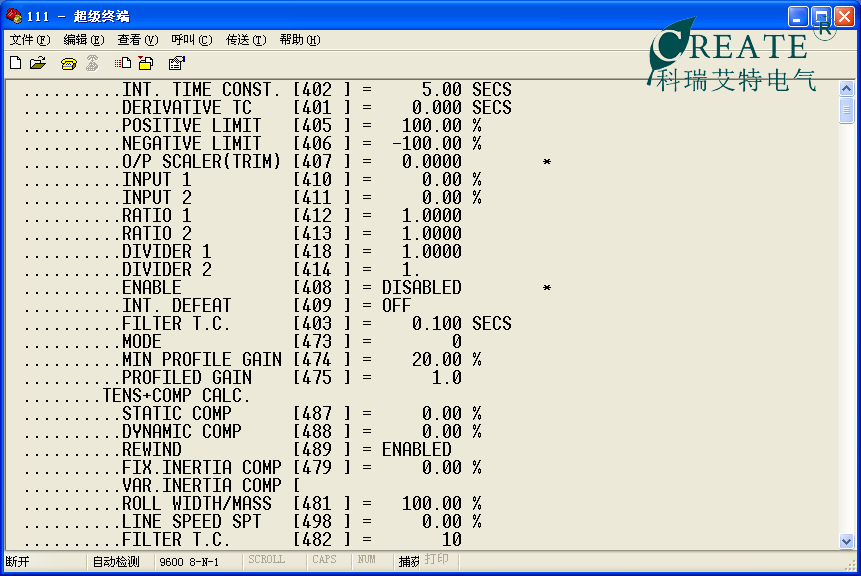

8、点击启动按钮,此时电脑端的超级终端软件进入接收状态,在590调速器菜单中的 DUMP MMI->P3 按M键进入后,再按向上的键头,此时我们就会看到超级终端窗口会出现下图接收字样:
9、请耐心等待调速器将所有菜单上传到超级终端,这个过程中请不要断电或手动停止接收,直至超级终端接收到最后一个字符,590调速器的显示屏会显示完成。

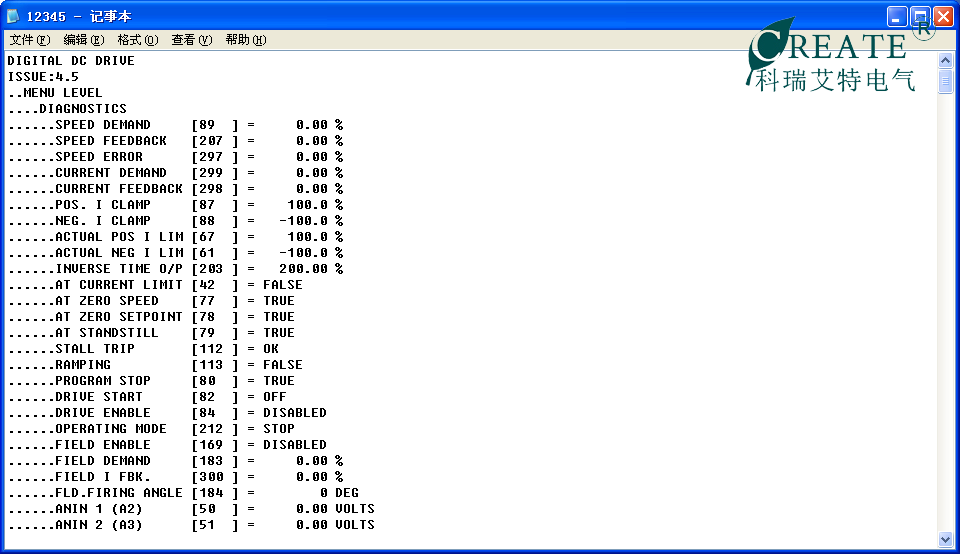

10、请注意此时你所选择保存的位置会产生一个.TXT的文档,打开这个文档,你会发现与590调速器使用手册中的的树型菜单顺序是一致的,如下图。(我们可以将这个文件保存到手机中,方便我们查看调速器相应菜单)
