我们都知道欧陆590直流调速器D5 D6端子输出的是取自D7 D8供电,这个供电可以是单相的AC110~AC220,我们在现场进行旧设备改造时,往往遇到设备供电是220V,接触器线圈却是380V或者110V供电的,直接换接触器会增加成本,那么我们可以通过更改调速器D5 D6的输出方式,将现场的电压与接触器通用。我们通过更改电源板上的跳线来实现,具体方法如下:
接触器供电 控制器需要使用与主电源连接的交流或者直流电源接触器,从而确保正确的通电顺序。该接触器由微控制器通过隔 离继电器直接启动,用与辅助电源相同的电压来驱动接触器线圈。

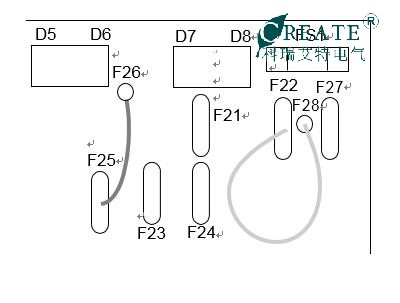

这一过程是利用从 COIL LIVE (F28)至 RELAY(F25)之间的褐色电线连接以及从 COIL NEUTRAL (F21)至
CONTACTOR RETURN (F26)之间的蓝色电线连接而实现的。

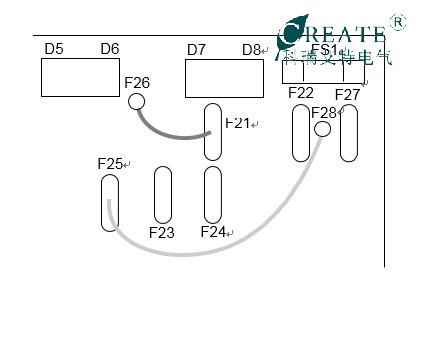

然而,如果需要使用接触器线圈备用电源,请将褐色电线从 F25 移动到 F22,同时,将蓝色电线从 F21 移动到
F25。现在,利用端子 D5 与端子 D6 之间的无电压触点,即可切换外部线圈电源。
