590C直流调速器编码器反馈设置方法

SSD590C直流调速器编码器反馈参数的详细设置方法

关于SSD590C直流调速器编码器参数的设置,我们做如下讲解:

在设定参数前需要确定的参数:编码器的线数或者分辨率,在下面的文章中我们以编码器的线数为1000线,电机的额定转速1500转为例[:我们是按电机的铭牌标定的额定转速为例,如果需要弱磁转速,请参照弱磁升速的设置方法]

首先将SSD590C直流调速器的辅助电源端D7,D8送上控制电源,调速器自检完成后,M键进入菜单,找到SET UP PARAMETERS(设定参数)菜单,M键进入后,按向下的箭头找到SPEED LOOP(速度环)菜单,M键进入,,按向下的箭头找到SPEED FBK SELECT(速度反馈选择)菜单,M键进入后,选择ENCODE(编码器反馈)这个参数,这样,调速器的反馈源就被选择成了编码器反馈.

....SETUP PARAMETERS

......SPEED LOOP

........PROP. GAIN       [14  ] =     3.50        *

........INT. TIME CONST. [13  ] =    0.500 SECS

........INT. DEFEAT      [202 ] = OFF

........ENCODER SIGN     [49  ] = POSITIVE

........SPEED FBK SELECT [47  ] = ENCODER         *

下面我们将设定编码器反馈所需要设定的参数:

SSD590C直流调速器的SET UP PARAMETERS(设定参数)菜单下,M键进入,按向下的箭头找到CALIBRATION(校准)菜单,M键进入后,找到ENCODER RPM(编码转速)菜单[:这里讲的编码器转速是指电机的转速],在这里我们设定例子中的电机额定转速1500,CALIBRATION(校准)菜单下,找到ENCODER LINES(编码器的线数)菜单,M键进入后,设定编码器的铭牌参数1000线.

....SETUP PARAMETERS

......CALIBRATION

........ARMATURE V CAL.  [20  ] =   1.0000

........IR COMPENSATION  [21  ] =     0.00 %

........ENCODER RPM      [22  ] =     1500 RPM    *

........ENCODER LINES    [24  ] =      1000        *

做完以上两个步骤后,我们还需要对SSD590C直流调速器修改的参数进行保存,方法如下参数保存:按M键直到出现DIAGNOSTS(诊断)后,按向上的键头找到PARAMETER SAVE ,M进入,然后按向上键头,参数自动保存.保存完成后,E键一直退到底。

....PARAMETER SAVE  找到这个参数,然后按M键进入,按向上的箭头保存参数!

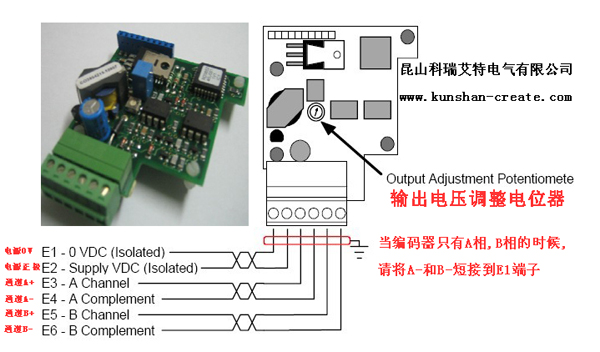

下面附上编码反馈板的接线图:


编码器总共有6个端子,定义如下:








重要声明:

著作权归作者所有。商业转载请联系作者获得授权,非商业转载请注明出处。

本文档由昆山科瑞艾特电气有限公司编写,如需转载请联系本公司 15862659855 谢谢合作!
