​590C直流调速器正反点动及正反转详细设置方法(附图)

590C直流调速器正反点动及正反转详细设置方法(附图)

正反点动的实现方法(开关量端子组态):

SSD590C直流调速器的 SYSTEM(系统) 菜单找到  CONFIGURE I/O(参数组态),


进入后,CONFIGURE ENABLE (组态使能)菜单由DISABLE改成ENABLE,再进行如下的操作:

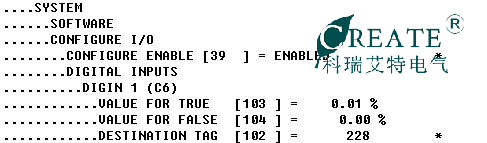

1.在菜单CONFIGURE I/O下,找到DIGITAL INPUTS(开关量输入),按M键进入后,找到DIGIN 1 (C6),C6的目的标记DESTINATION TAG)改成228


2.当C4处于高电平的时候是正转,当C4 C6同时处于高电平的时候是反转。正转反转的速率调整如下:设定参数(SETUP PARAMETERS)菜单中找到JOG/SLACK (点动/放松),按M键进入,在此菜单下找到JOG SPEED 1  和JOG SPEED 2就可以更改正反点动的速率,系统出厂值为正负5%。


最后退出保存参数。

参数保存:按M键直到出现DIAGNOSTS(诊断)后,按向上的键头找到PARAMETER SAVE ,按M进入,然后按向上键头,参数自动保存。按E键一直退到底。



正反转调速实现方法(开关量端子组态)

SSD590C直流调速器 SYSTEM(系统) 菜单找到  CONFIGURE I/O(参数组态),


进入后,CONFIGURE ENABLE (组态使能)菜单由DISABLE改成ENABLE,再进行如下的操作:

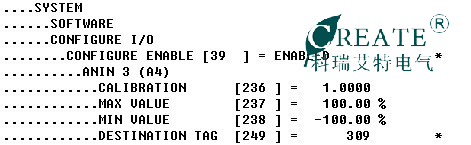

1.在此菜单下(CONFIGURE I/O)找到ANALOG INPUTS,在这个菜单下找到ANIN 3(A4),A4的目的标记DESTINATION TAG)改成309(原来是5)

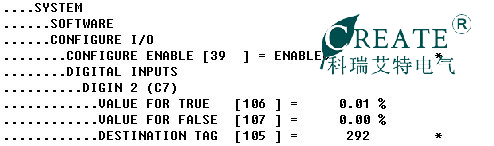

2.在此菜单CONFIGURE I/O)中找到DIGITAL INPUTS,在这个菜单中找到DIGITL 2(C7),将它的目的标记DESTINATION TAG)改成292(原来是118)


3、在此菜单CONFIGURE I/O)中找到BLOCK DIAGRAM ,在这个菜单中找到SPT SUM 1 DEST,将它的目的标记改成5(原来是289)


最后将CONFIGURE ENABLE中的ENABLE再改成DISABLE,


最后退出保存参数。

参数保存:按M键直到出现DIAGNOSTS(诊断)后,按向上的键头找到PARAMETER SAVE ,按M进入,然后按向上键头,参数自动保存。按E键一直退到底。







正反转及正反点动接线原理图
