SSD590直流电机调速器测速反馈板设置使用注意事项

派克SSD590直流调速器的测速反馈板是一个用于监测和反馈电机转速的重要组件,测速反馈板与直流测速电机相连接，以监测电机的转速。其主要功能是将电机的转速转化为可读的电压信号，并将其反馈到590直流调速器中，以帮助维持电机的稳定运行。

下面我们来讲解一下590调速器使用测速反馈需要哪些设置及一些注意事项：

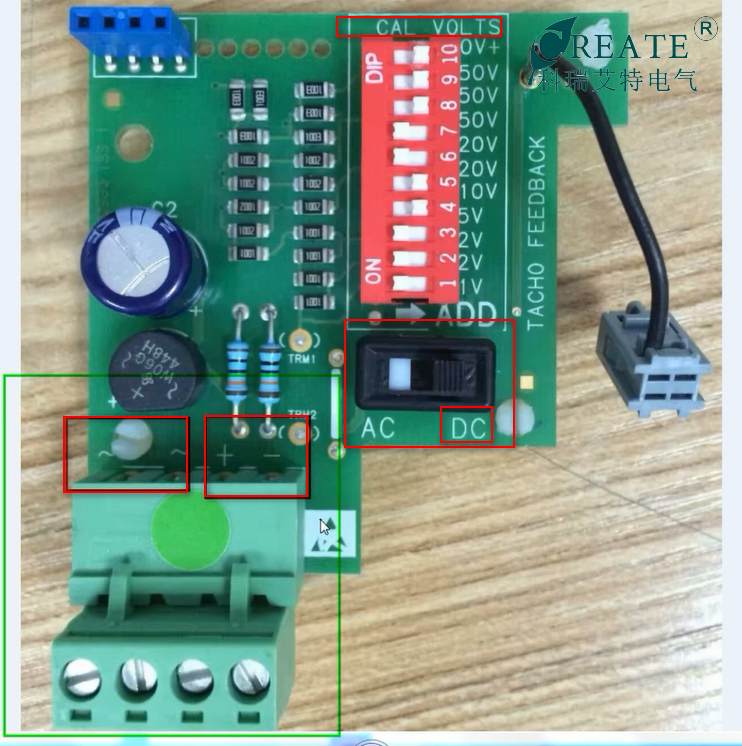

上图中，我们用红色框标注的地方，可以看到有交流标志~，有直标志 + -，下面有对应的四个端子，我们定义为1，2，3，4，1号端子和2号端子对应交流测速发电机输入端子，如果用的是交流测速发电机，我们可以接1和2号端子；3号和4号端子对应的是直流测速发电机接线端子。

在标有AC DC这个黑色横向拨码上，拨到左边是代表我们使用交流测速发电机，右边是代表使用直流测速发电机。

红色的1-10拨码是代表设置的反馈电压，根据测速发电机的铭牌和直流电机的铭牌标注的转速，我们算出反馈电压，比如测速发电机是110V 2000转，直流电机是1000转，那么我们可以算出需要设置的反馈电压是55V，在设置这个电压时，我们需要注意一个问题，在反馈板的顶部有个标注，如下

CAL VOLTS =10V+,这一行提示是说明即使所有的拨码电压设置开关都拨到左边，测速反馈板也有10V电压基准，那么我们在算出的55V电压上一定要减去这个10V电压基准，我们将开关拨向右边累计至45V，（开关拨到左边代表不加入，右边代表加入，每个开关右边都有对应的数值，代表相应的电压）。

测速反馈板的硬件设置就是这些，下面我们讲一个软件设置，在590调速器中如何将速度反馈方式选择为测速发电机反馈：

通电后，屏幕显示如下：

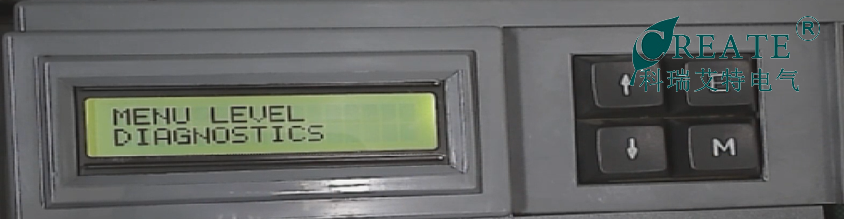

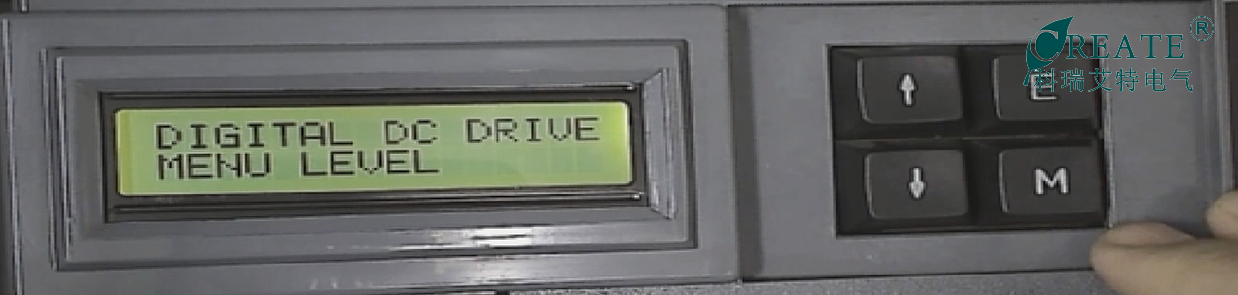

点击一次M键后，590调速器显示屏显示如下界面：

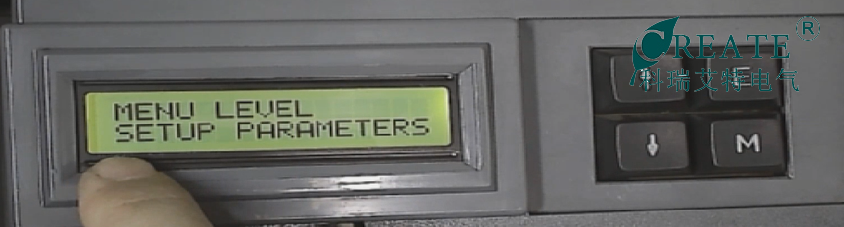

点击一次向下的键，590调速器显示如下界面：

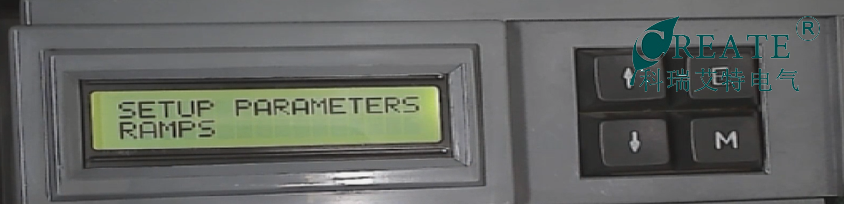

点击一次M键，显示如下界面：

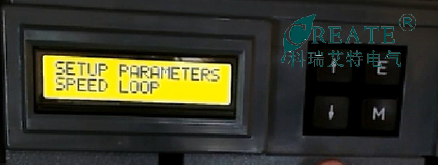

点击向下的按键找到速度环（SPEED LOOP）菜单

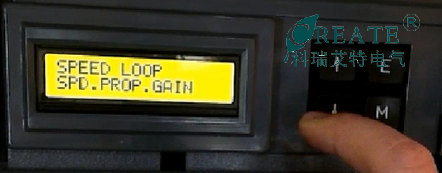

点击M键，显示如下界面

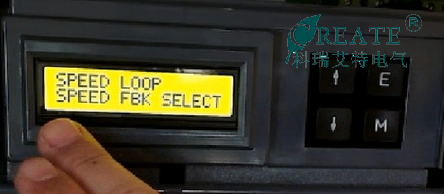

此时点击向下的按键，找到速度反馈选择菜单

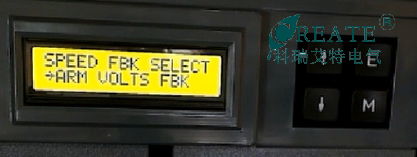

点击M键进入菜单，590调速器默认的速度反馈方式是电枢电压(ARM VOLTS FBK)

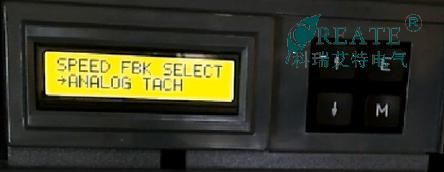

我们点击向上的按键，选择测速发电机反馈（ANALOG TACH）

至此，590调速器使用测速发电机反馈就全部设置完成，按E键退出菜单后，进入参数保存界面，保存参数即可。

注：如果在启动调速器运转后，出现 SPD FEEDBACK 这个故障报警，我们停机后，将测速反馈接线端子3号和4号的线对调即可解决这个问题。
