欧陆SSD590直流调速器编码反馈板使用说明

590直流调速器编码反馈板接线说明：

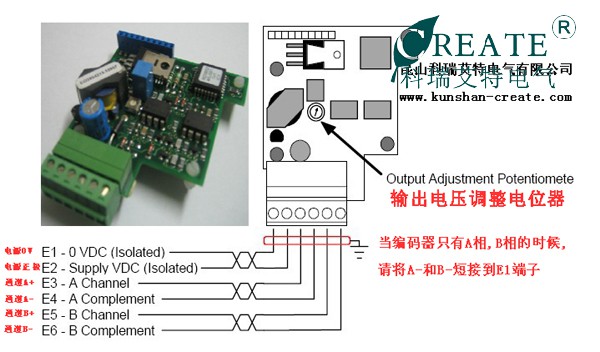

如上图，编码反馈板总共有六个接线端子，从左往右依次代表：

E1  0V

E2  +

E3  A+

E4  A-

E5 B+

E6 B-

其中，E1 和E2 是给编码器供电，E3和E4 接编码器A相的+和-，E6和E6接编码器B相的+和-，很多时候现场提供的编码器只有A和B相，这个时候我们接线时需要将A-和B-短接到E1 0V。

E1和E2输出电压调整方法，在上图中，有一个电位调整旋钮，顺时针是电压输出增大，逆时针是减小，我们根据现场需要调整。

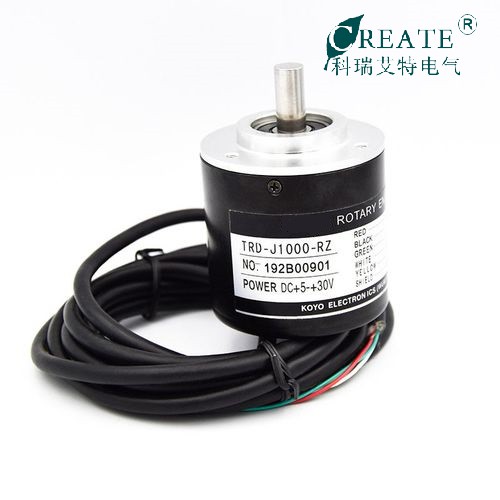

关于编码器，我们经常使用的一个型号是：TRD-J1000-RZ  工作电压是DC 5-30V，这个是增量型推挽式的旋转编码器，转一圈输出1000个脉冲，工作电压为DC5-30V宽电压。

590调速器如何将速度反馈方式选择为编码反馈方式步骤如下：

通电后，屏幕显示如下：

点击一次M键后，590调速器显示屏显示如下界面：

点击一次向下的键，590调速器显示如下界面：

点击一次M键，显示如下界面：

点击向下的按键找到速度环（SPEED LOOP）菜单

点击M键，显示如下界面

此时点击向下的按键，找到速度反馈选择菜单

点击M键进入菜单，590调速器默认的速度反馈方式是电枢电压(ARM VOLTS FBK)

点击向上的键关将反馈方式选择成  ENCODER,然后按E键退出。

如何设置编码器的转速的线数步骤如下，还是在 SETUP PARAMETER 这个参数下面，找到 CALIBRATION  （校准菜单）

在这个菜单下面，找到 ENCODER RPM（设置电机转速） 和 ENCODER LINES（设置编码器分辨率，比如上述编码器的分辨率为1000）.

注：如果

ENCODER RPM（设置电机转速）这个参数设置的转速高于电机的额定转速，请记得一定要开启弱磁升速功能，并设置相关弱磁参数！

以上文字所述仅代表个人观点，仅供大家参考！
